Hach SC4500 - 4.3.4 Conectaţi releele de înaltă tensiune

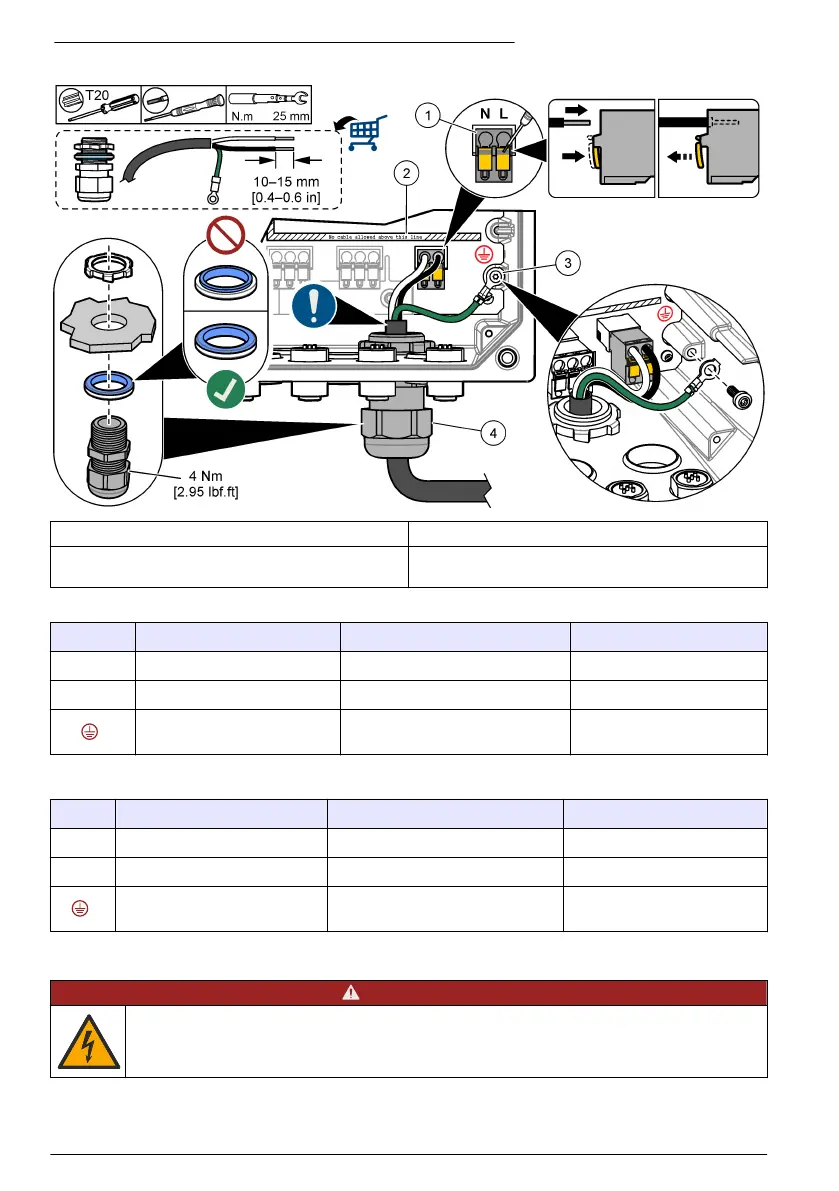

Figura 9 Conectarea conductei sau a cablului de alimentare
1 Terminal de alimentare cu c.a. şi c.c. 3 Împământare de protecţie
2 Limita cablurilor: nu poziţionaţi cabluri deasupra
liniei.
4 Hub de conductă (sau manşon flexibil pentru cablul
de alimentare)
Tabelul 2 Informaţii despre cablaj—Alimentarea cu curent alternativ
Terminal Descriere Culoare – America de Nord Culoare – UE
L Cabluri de fază (active 1) Negru Maro
N Neutru (N) Alb Albastru
Împământare de protecţie Verde Verde cu dungă galbenă
Tabelul 3 Informaţii despre cablaj – Alimentarea cu curent continuu
Bornă Descriere Culoare – America de Nord Culoare – UE
L +24 V c.c. Roşu Roşu
N Circuit invers 24 V c.c. Negru Negru
Împământare de protecţie Verde Verde cu dungă galbenă
4.3.4 Conectaţi releele de înaltă tensiune
P E R I C O L
Pericol de electrocutare. Întrerupeţi întotdeauna alimentarea instrumentului înainte de a realiza
conexiuni electrice.
344 Română
