3.4 Produktkomponenten
Stellen Sie sicher, dass Sie alle Teile erhalten haben. Siehe Abbildung 2. Wenn Komponenten fehlen
oder beschädigt sind, kontaktieren Sie bitte umgehend den Hersteller oder Verkäufer.

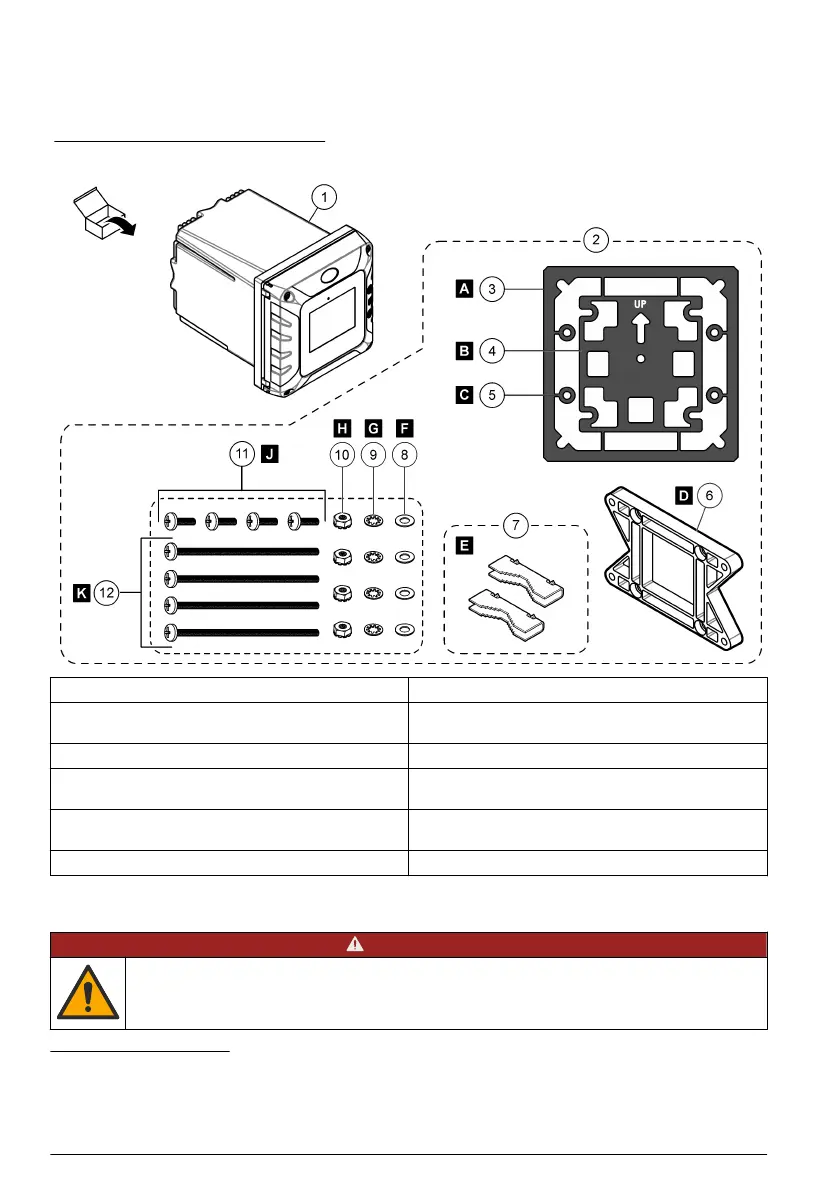

Abbildung 2 Produktkomponenten
1 SC4500 Controller 7 Montagefuß (Einsätze für Montageklammern) (2 x)
2 Befestigungsmaterial 8 Flache Unterlegscheibe, Innendurchmesser ¼ Zoll
(4x)
3 Dichtung für Schalttafeleinbau, Neopren 9 Zahnscheibe, Innendurchmesser ¼ Zoll (4x)
4 Vibrationsschutzdichtung für Montage an
Rohrprofilen
10 Keps Sechskantmutter, M5 x 0,8 (4 x)
5 Vibrationsschutz-Unterlegscheibe für Montage an
Rohrprofilen (4x)
11 Linsenkopfschraube M5 x 0,8 x 15 mm (4x)
6 Halterung für Wand- oder Rohrmontage
6
12 Linsenkopfschraube M5 x 0,8 x 100 mm (4x)
7
Kapitel 4 Installation
G E F A H R
Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments
beschriebenen Aufgaben durchführen.
6
Eine Halterung zur Montage des Bedienfelds ist als optionales Zubehörteil erhältlich. Ersatzteile
und Zubehör finden Sie im erweiterten Benutzerhandbuch unter Replacement parts and
accessories.
7
Verwendet zur Montage an Rohren mit unterschiedlichem Durchmesser
30 Deutsch
