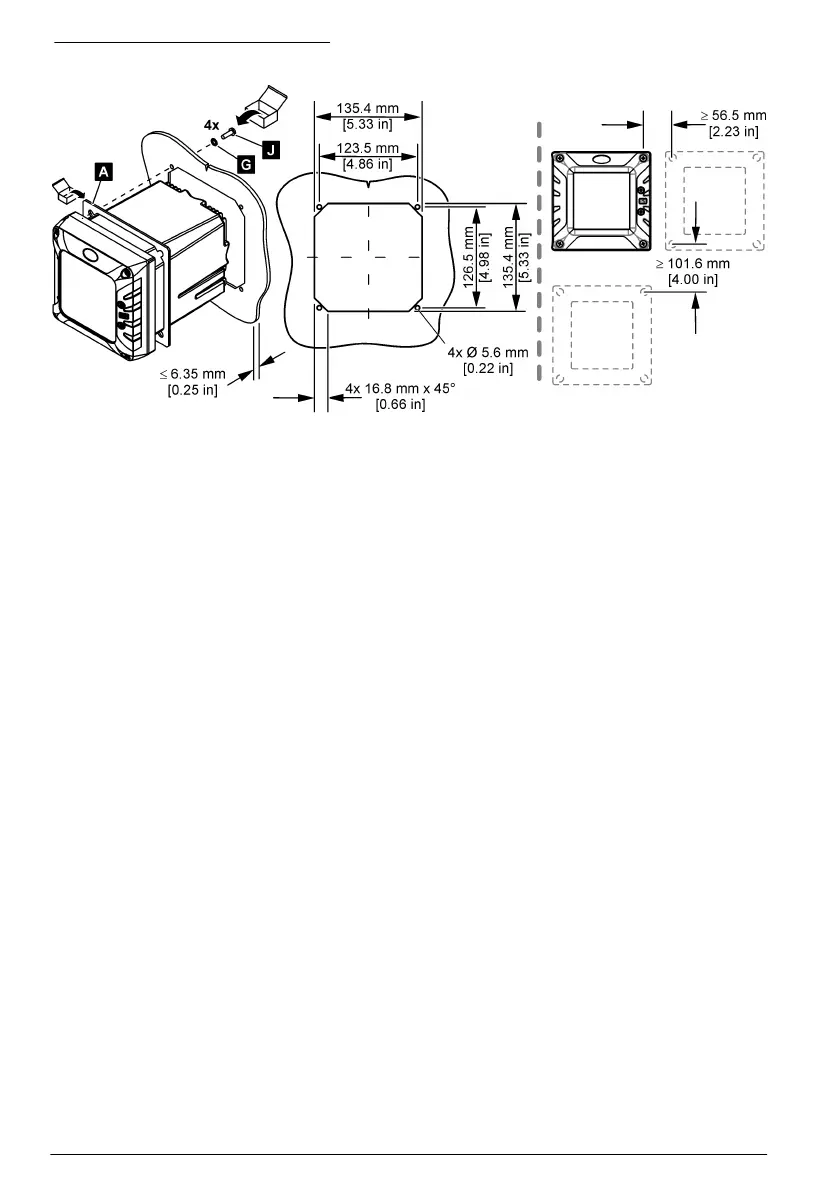

Slika 5 Dimenzije ploče za montažu
4.3 Električna instalacija
4.3.1 Električni priključci i fitinzi
Slika 6 prikazuje električne priključke i dodatke na instrumentu. Kako biste zadržali oznaku okruženja
kućišta, pobrinite se da se u svim uvodnicima koji se ne upotrebljavaju nalazi čep, a u svim
priključcima koji nisu u uporabi kapica.
Na temelju konfiguracije kontrolera kontroler ima:
• Ethernet priključci (LAN) za pristup mreži na kontroler putem korisničke mreže.
• Ethernet priključci za industrijske Ethernet protokole: EtherNet/IP ili PROFINET.
• Digitalni SC konektori za digitalne sc senzore, digitalne sc pristupnike i analizatore.
Šifra boje utvrđuje priključke. LAN priključci su zelene boje. EtherNet/IP ili PROFINET priključci žute
su boje. Konektori digitalnih sc senzora crne su boje. Pogledajte Tablica 1 za primjenjive opcije za
svaki priključak i uvodnicu.
Napomena: Upravljač se dostavlja bez postavljenih kabelskih uvodnica. Korisnik mora dostaviti potrebne kabelske
uvodnice. Pregledajte .Pogledajte prošireno izdanje korisničkog priručnika na web-mjestu proizvođača za dodatne
informacija.
