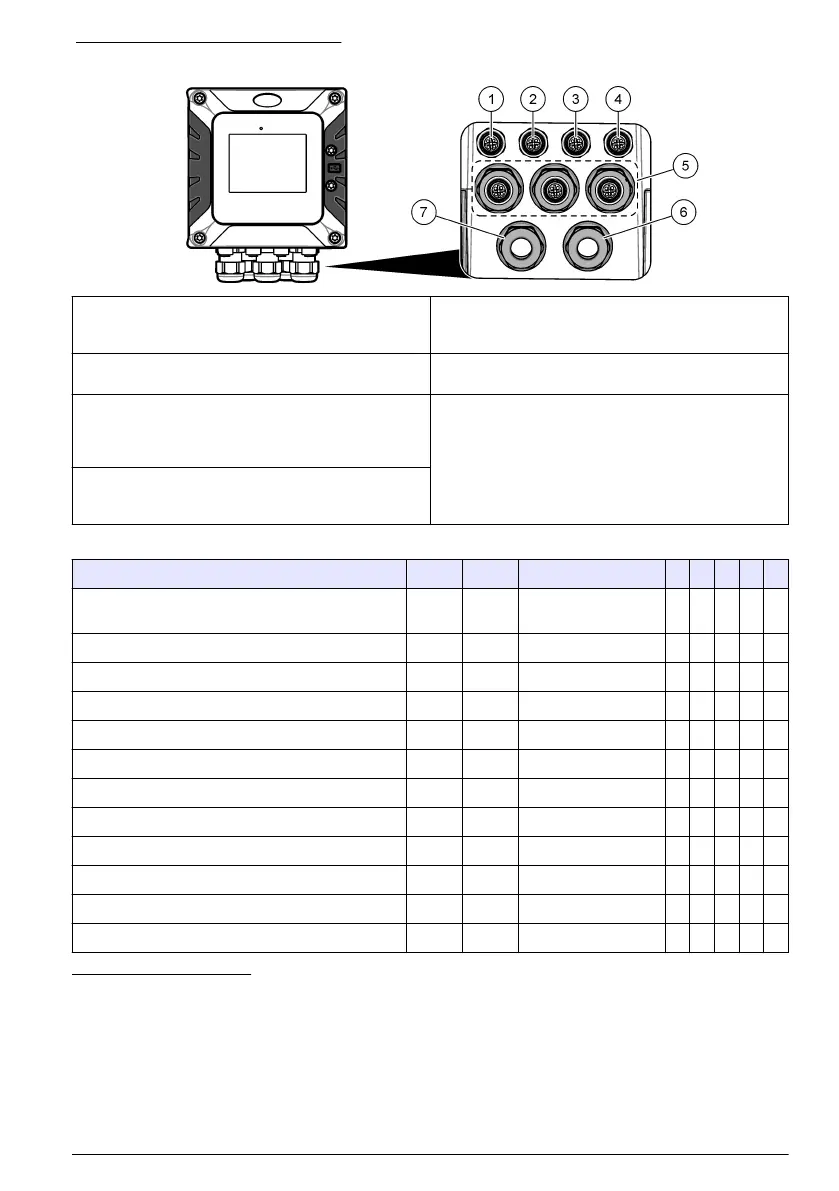

Slika 6 Električni priključci i fitinzi
1 Ethernet priključak (dodatno) za LAN priključak 1 ili
EtherNet/IP ili PROFINET priključak
5 Priključak kabelske uvodnice za USB kućište i
module za proširenje: analogni ulazi/izlazi, Profibus
DP
2 Ethernet priključak (dodatno) za LAN priključak 2 ili
EtherNet/IP ili PROFINET priključak
6 Kabel napajanja (ili čvorište voda)
9
3 Digitalni SC konektor: kanal 1. Opcionalno:
priključak analognog senzora na modul senzora ili
analogni ulazni priključak na ulazni modul 4 -
20 mA
8
7 Priključak kabelske uvodnice za relej visokog
napona
4 Digitalni SC konektor: kanal 2. Opcionalno:
priključak analognog senzora na modul senzora ili
analogni ulazni priključak na ulazni modul 4 - 20 mA
Tablica 1 Opcije za svaki priključak i uvodnicu
Uređaj 1
10
2 Opcija
11
3 4 5 6 7
digitalni sc senzor, digitalni sc pristupnik ili
analizator
X X
Analogni senzor X X
4-20 mA ulaz X X
4-40 mA izlaz X
Modul Profibus DP X
USB kućište X
LAN + LAN Zelena Zelena Podijeli / Ulančavanje
LAN + Modbus TCP Zelena Zelena Podijeli / Ulančavanje
EtherNet/IP Žuta Žuta Samo IEP
LAN + EtherNet/IP Zelena Žuta Pomiješati IEP
PROFINET Žuta Žuta Samo IEP
LAN + PROFINET Zelena Žuta Pomiješati IEP
8
Za priključivanje analognog senzora ili ulaza od 4 - 20 mA na kontroler, ugradite primjenjivi
modul za proširenje, ako već nije prethodno ugrađen. Dodatne informacije potražite u
dokumentaciji isporučenoj uz modul za proširenje.
9
Kabel napajanja tvornički je ugrađen na temelju konfiguracije upravljača.
10
Šifra boje utvrđuje priključke. LAN priključci su zelene boje. EtherNet/IP ili PROFINET priključci
žute su boje.
11
Pogledajte prošireno izdanje korisničkog priručnika na web-mjestu proizvođača za dodatne
informacija.
Hrvatski 479
