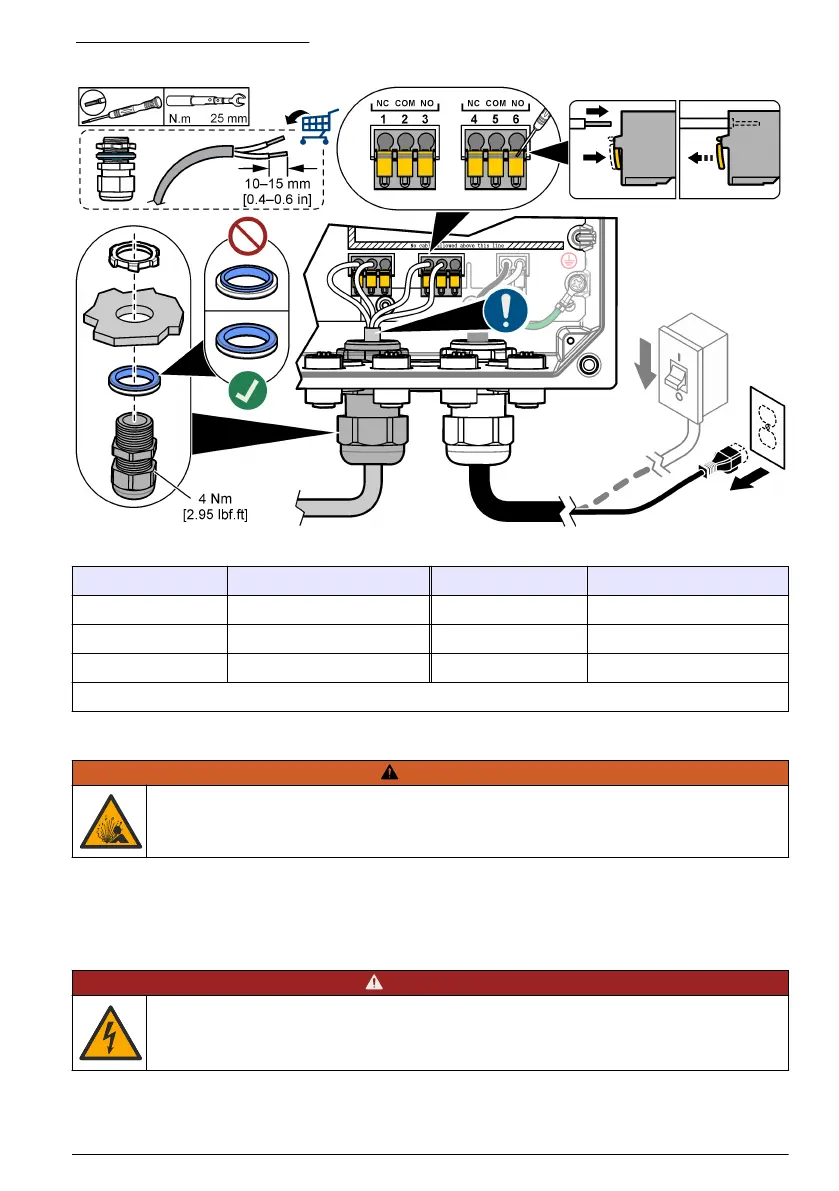

Şekil 10 Rölelerin bağlanması
Tablo 4 Kablo bilgileri - röleler
Terminal Açıklama Terminal Açıklama
1 Röle 2, NK 4 Röle 1, NK
2 Röle 2, ortak 5 Röle 1, ortak
3 Röle 2, NA 6 Röle 1, NA
NK = normalde kapalı; NA = normalde açık
4.3.5 Genişletme modülünün takılması
U Y A R I
Patlama tehlikesi. Bu kılavuz yalnızca ünitenin tehlikesiz bir konumda kurulumu içindir. Ünitenin
tehlikeli konumlarda kurulumu için yalnızca tehlikeli konumda kurulum kılavuzunda sağlanan
talimatları ve onaylı kontrol çizimini kullanın.
Kontrolör ile kullanılmak üzere analog çıkışlar, analog girişler, analog sensörler ve Profibus iletişimi
için genişletme modülleri mevcuttur. Daha fazla bilgi için genişletme modülü ile birlikte tedarik edilen
belgelere başvurun.
4.4 Kapağın kapatılması
T E H L İ K E
Elektrik çarpması nedeniyle ölüm tehlikesi. Kontrol cihazı için yüksek voltaj kablo bağlantısı, kontrol
cihazı muhafazasındaki yüksek voltaj engelinin arkasından yapılır. Modüllerin takılması ya da kalifiye
bir montaj teknisyeninin elektrik, röle ya da analog ve ağ kart kablolarını döşemesi durumları
haricinde bariyer her zaman yerinde bulunmalıdır.
Türkçe 417
