3.4 Componenti del prodotto
Accertarsi che tutte le parti oggetto della fornitura siano state ricevute. Fare riferimento alla Figura 2.
In caso di parti assenti o danneggiate, contattare immediatamente il produttore o il rappresentante.

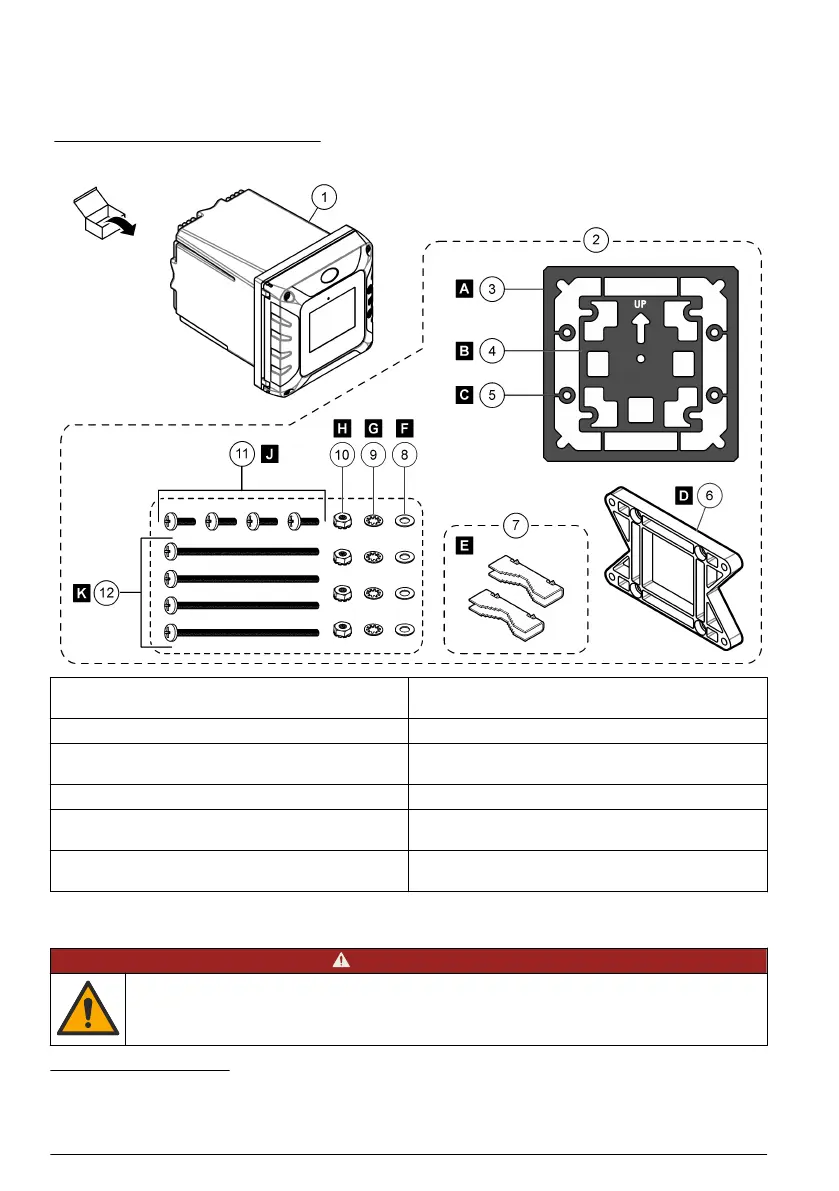

Figura 2 Componenti del prodotto
1 Controller SC4500 7 Supporto di montaggio (inserti per montaggio su
staffa) (2 pezzi)
2 Bulloneria di montaggio 8 Rondella piatta, diam. int. ¼" (4 pezzi)
3 Guarnizione di tenuta per montaggio su pannello, in
neoprene
9 Rondella di arresto, diam. int. ¼" (4 pezzi)
4 Guarnizione antivibrazioni per montaggio su tubo 10 Dado esagonale KEPS, M5 x 0,8 (4 pezzi)
5 Rondella antivibrazioni per montaggio su tubo
(4 pezzi)
11 Viti con testa troncoconica, M5 x 0,8 x 15 mm
(4 pezzi)
6 Staffa per montaggio a parete e su tubo
6
12 Viti con testa troncoconica, M5 x 0,8 x 100 mm
(4 pezzi)
7
Sezione 4 Installazione
P E R I C O L O
Pericoli multipli. Gli interventi descritti in questa sezione del documento devono essere eseguiti solo
da personale qualificato.
6
Una staffa per il montaggio a pannello è disponibile come accessorio opzionale. Consultare il
manuale utente espanso per parti di ricambio e accessori.
7
Utilizzate per installazioni su tubi di vari diametri.
54 Italiano
