4.3.4 Anslut högspänningsreläerna

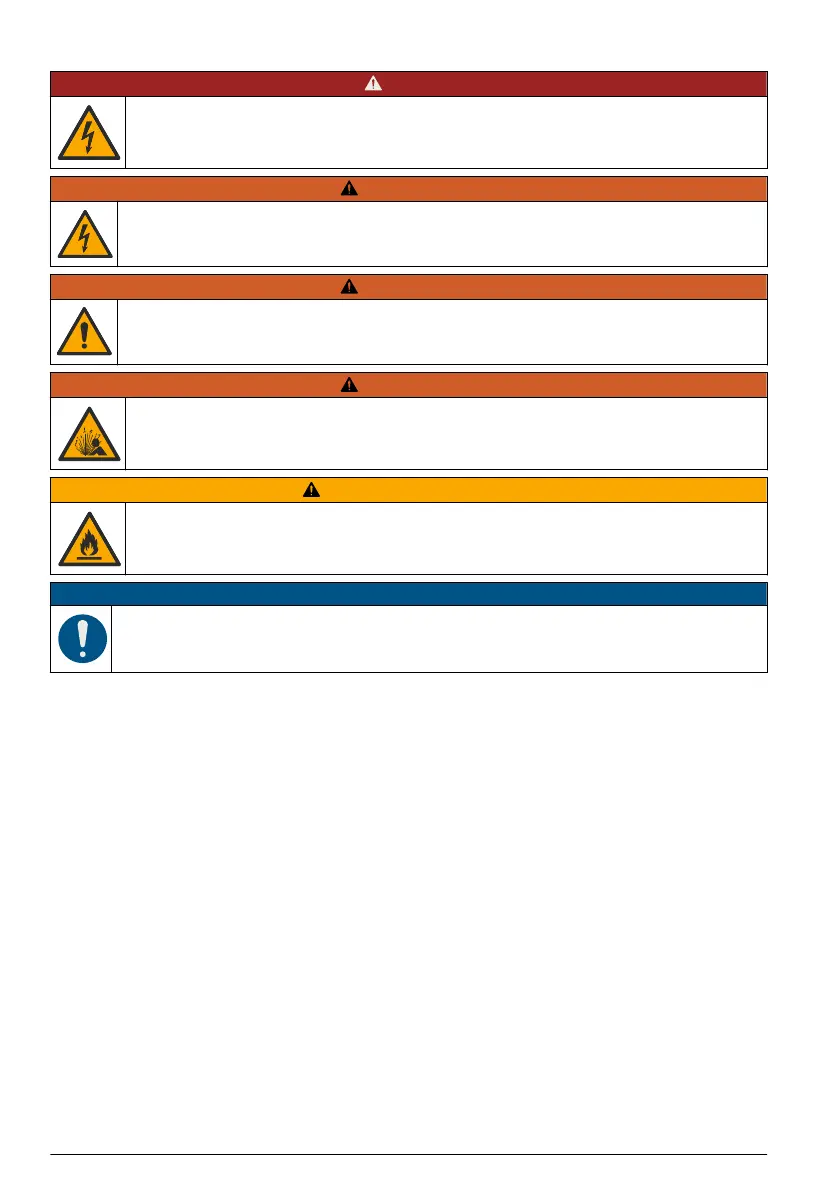

F A R A
Risk för dödande elchock. Koppla alltid bort strömmen till instrumentet innan du gör elektriska
kopplingar.
V A R N I N G
Potentiell risk för dödande elchock. Ström- och reläanslutningar är avsedda för anslutning med en
ledare. Använd endast en ledare på varje pol.
V A R N I N G
Potentiell brandrisk. Kedjekoppla inte de vanliga reläanslutningarna och förbindningstråden från
nätströmsanslutningen på instrumentets insida.
V A R N I N G
Explosionsrisk. Den här handboken gäller endast för installation av enheten i riskfria miljöer. För
installation av enheten i en riskfylld miljö ska du endast använda anvisningar och godkända
kontrollritningar i den medföljande installationshandboken för farliga miljöer.
F Ö R S I K T I G H E T
Brandfara. Relälaster måste vara resistiva. Bryt alltid strömmen till reläerna med en extern säkring
eller strömbrytare. Följ reläklassningarna i sektionen Specifikationer.
A N M Ä R K N I N G :
Se till att kabelhöljet går igenom insidan av skåpet för att bibehålla skåpets miljöklassning.
Instrumentet har två strömlösa reläer, var och en med en enpolig växlande kontakt. För AC-
styrenheter är kabelutrymmet inte avsett för spänningsanslutningar över 264 VAC.
Reläplintarna sitter bakom ett högspänningsskydd i styrenhetens skåp. Ta inte bort skyddet när
reläplintarna är strömförande. Anslut inte ström till reläplintarna om skyddet inte är installerat.
Anslut reläerna till en styrenhet eller larmenhet om så behövs. Information om att ansluta reläerna
hittar du i Figur 10 och Tabell 4. Se den utökade användarhandboken på tillverkarens webbplats för
mer information.
Läs Specifikationer på sidan 235 om reläspecifikationer. Reläerna är isolerade från varandra och från
lågspänningskretsarna på ingångarna/utgångarna.
Den största mätartråden som ström- och reläkontakterna är klassade för är 1,5 mm
2
(16 AWG).
Reläplintarna har plats för ledare på 0,75 - 1,5 mm
2
(18 till 16 AWG) (beroende på belastning).
Använd en kabel med en isoleringsklassning för 300 VAC eller högre. Stick in varje kabel i rätt
terminal till dess isoleringen ligger an mot terminalen så att ingen blottad tråd syns. Dra försiktigt i
kablarna efter anslutning för att kontrollera att de sitter ordentligt. Vid behov kan du ta bort kontakten
från PCBA för enklare kabelanslutning mellan terminalerna. Flexibla kablar måste ha en kabelsko
eller en stiftplint på slutet.
Observera: Kontrollera att alla kablar ligger under kabelgränsen som är markerad på PCBA för att förhindra
störningar med högspänningsskyddet.
Strömmen till reläkontakter måste vara 5 A (endast resistiv belastning), 1250 VA 125 W (endast
resistiv belastning) eller mindre. Se till att det finns en andra brytare så att det går att bryta strömmen
från reläerna lokalt i nödfall och vid underhåll.
250
Svenska
