Strömsladdens kontakt används för att ansluta och koppla bort strömmen till/från styrenheten. Vid
montering i ledaren används den monterade lokala bortkopplingen för att ansluta och koppla bort
strömmen till/från styrenheten.
Se Figur 9 och Tabell 2 eller Tabell 3 för att ansluta ledaren eller en strömsladd. Stick in varje kabel i
rätt terminal till dess isoleringen ligger an mot terminalen så att ingen blottad tråd syns. Dra försiktigt i
kablarna efter anslutning för att kontrollera att de sitter ordentligt. Vid behov kan du ta bort kontakten
från PCBA för enklare kabelanslutning mellan terminalerna.
Observera: Kontrollera att alla kablar ligger under kabelgränsen som är markerad på PCBA för att förhindra
störningar med högspänningsskyddet. Se Figur 9.

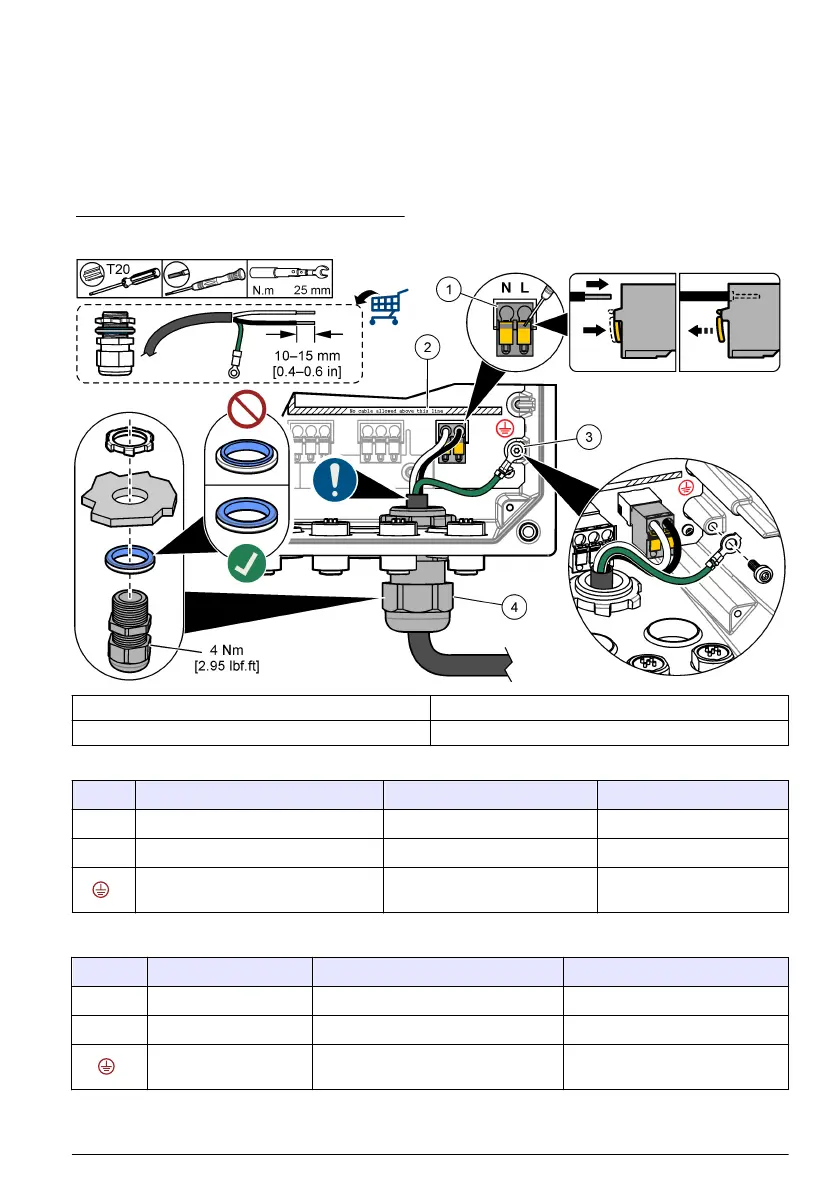

Figur 9 Anslut ledaren eller en strömsladd
1 AC- och DC-strömterminal 3 Jordskydd
2 Kabelgräns: placera inte kablar ovanför linjen. 4 Ledningshubb (eller dragavlastning för strömsladd)
Tabell 2 Kabelinformation - växelström
Plint Beskrivning Färg – Nordamerika Färg – EU
L Strömförande (ledning 1) Svart Brun
N Nolla (N) Vit Blå
Jordskydd Grön Grön med gul rand
Tabell 3 Kabelinformation – DC-ström
Plint Beskrivning Färg – Nordamerika Färg – EU
L +24 VDC Röd Röd
N 24 VDC-retur Svart Svart
Jordskydd Grön Grön med gul rand
Svenska 249
