. För AC-styrenheter, använd reläerna vid högspänning. För DC-styrenheter, använd reläerna vid låg
spänning. Läs Specifikationer på sidan 235 om reläspecifikationer. Konfigurera inte en kombination
av hög och låg spänning.
Reläplintanslutningar till elnätet i permanent anslutna tillämpningar måste ha en isolering som är
klassad för minst 300 V och 90 °C (194 °F). Plintar som är anslutna till elnätet med en strömkabel
måste vara dubbelisolerade och klassade för 300 V och 90 °C (194 °F) på både den inre och den
yttre isoleringsnivån.

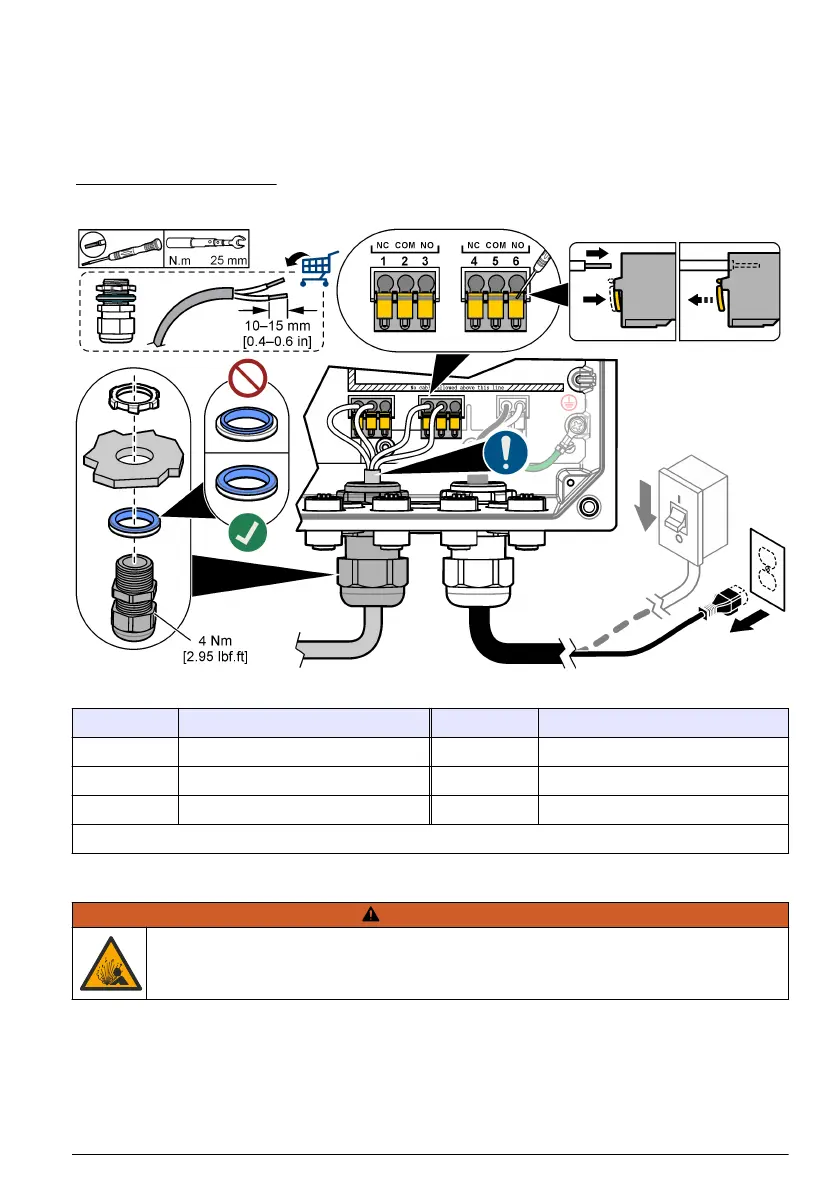

Figur 10 Ansluta reläerna
Tabell 4 Kabelinformation – reläer
Plint Beskrivning Plint Beskrivning
1 Relä 2, NC 4 Relä 1, NC
2 Relä 2, vanligt 5 Relä 1, vanligt
3 Relä 2, NO 6 Relä 1, NO
NC = normalt stängd, NO = normalt öppen
4.3.5 Montera en expansionsmodul
V A R N I N G
Explosionsrisk. Den här handboken gäller endast för installation av enheten i riskfria miljöer. För
installation av enheten i en riskfylld miljö ska du endast använda anvisningar och godkända
kontrollritningar i den medföljande installationshandboken för farliga miljöer.
Expansionsmoduler med analoga utgångar, analoga ingångar och Profibus-kommunikation är
tillgängliga för styrenheten. Mer information finns i dokumentationen som medföljer
expansionsmodulen.
Svenska
251
