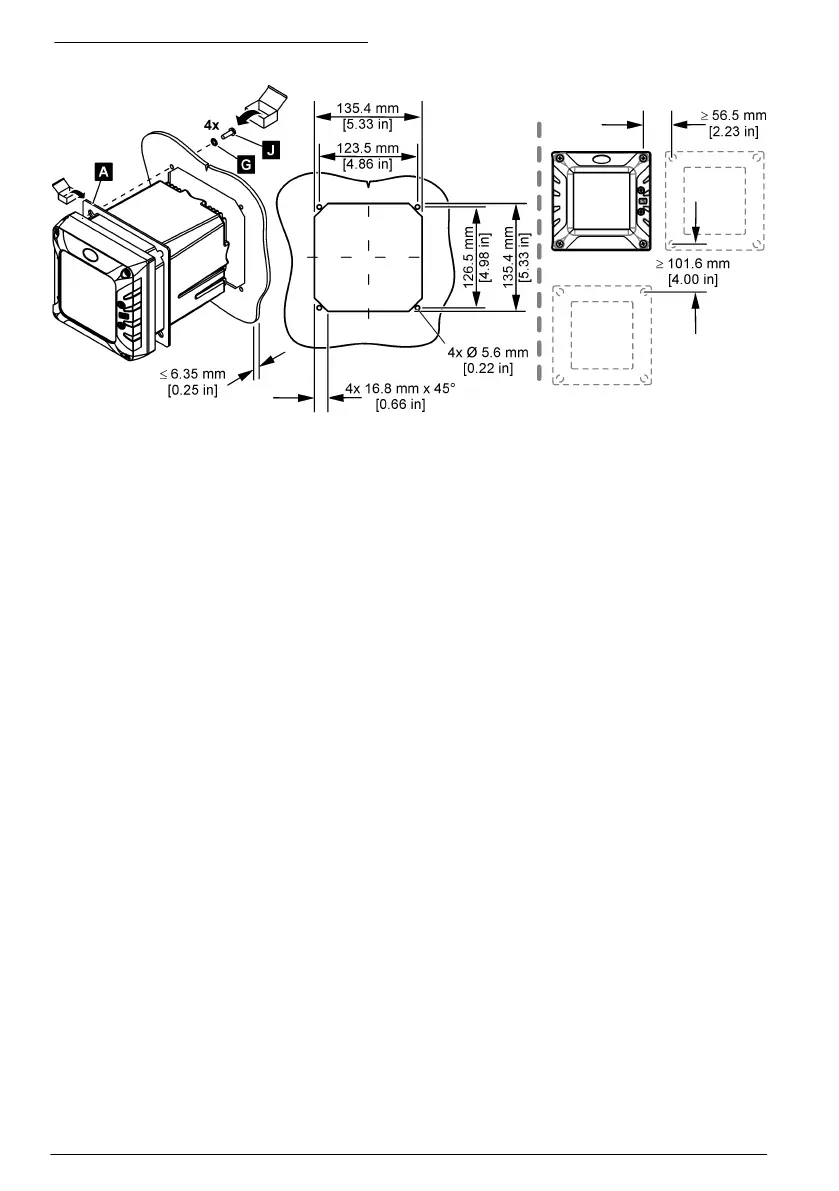

Figur 5 Dimensioner for panelmontering
4.3 Elektrisk installation
4.3.1 Elektriske stik og beslag
Figur 6 viser de elektriske stik og beslag på instrumentet. For at bibeholde kvalificering til
miljøstandarderne for kabinettet skal du sørge for, at der er en prop i de trækaflastningsbeslag, der
ikke anvendes, og at der er en stikhætte på de ubrugte stik.
Baseret på konfiguration har kontrolenheden:
• Ethernet-stik (LAN) til at give internetadgang til kontrolenheden via et kundenetværk.
• Ethernet-stik til industrielle Ethernet-protokoller: Ethernet/IP eller PROFINET.
• Digitale SC-stik til digitale sc-sensorer, digitale sc-gateways og analysatorer.
En farvekode identificerer stikkene. LAN-stikkene er grønne. Ethernet/IP- eller PROFINET-stikkene
er gule. Stikkene til den digitale sc-sensor er sorte. Se Tabel 1 for de relevante muligheder for hvert
stik og hver fitting.
BEMÆRK: Kontrolenheden leveres uden trækaflastningsbeslag monteret. Brugeren skal levere de nødvendige
trækaflastninger. Se .Se den udvidede brugermanual på producentens hjemmeside for yderligere information.
198
Dansk
