3.4 Elementy produktu
Należy sprawdzić, czy w dostarczonym zestawie znajdują się wszystkie elementy. Patrz Rysunek 2.
W przypadku braku lub uszkodzenia jakiegokolwiek elementu niezwłocznie skontaktuj się
z producentem lub z jego przedstawicielem handlowym.

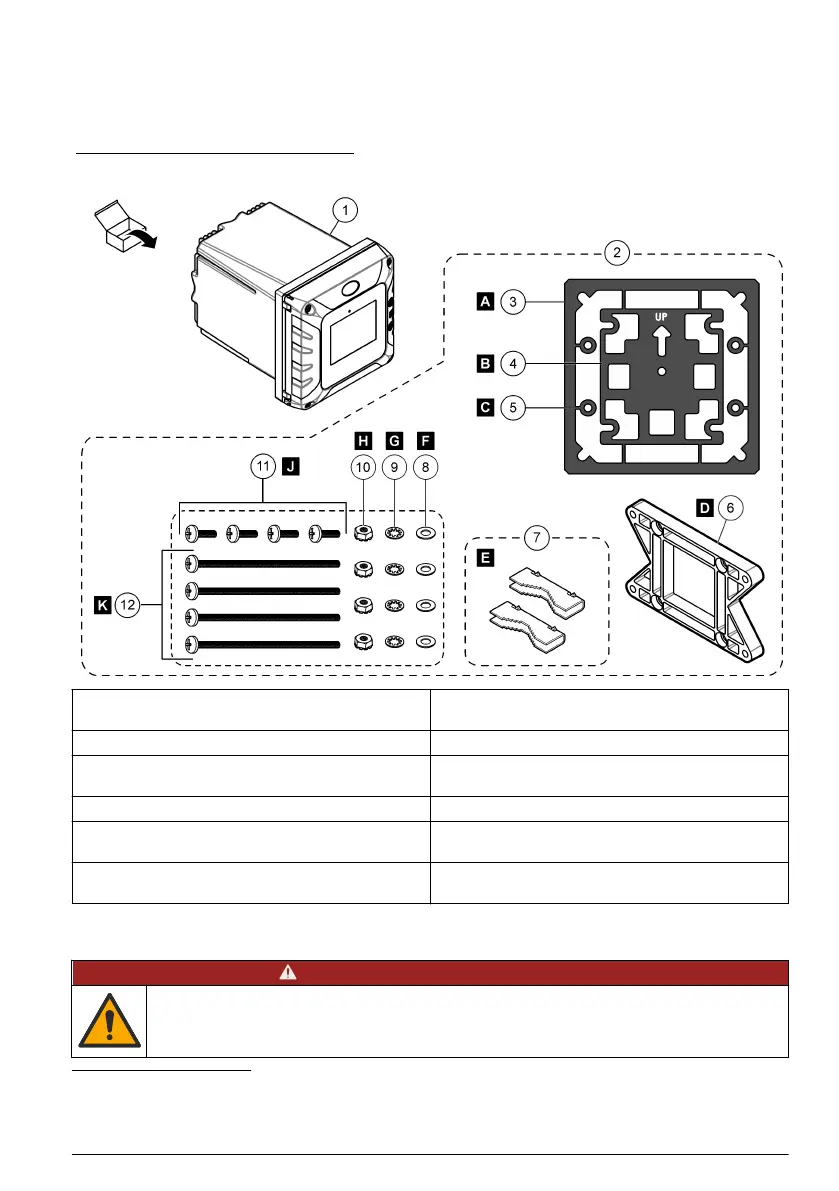

Rysunek 2 Komponenty urządzenia
1 Przetwornik SC4500 7 Nóżka montażowa (wkładka do uchwytu
montażowego) (2 szt.)
2 Armatura montażowa 8 Podkładka płaska, śr. wewn. ¼ cala (4 szt.)
3 Uszczelka do montażu na płycie, neoprenowa 9 Podkładka zabezpieczająca, śr. wewn. ¼ cala
(4 szt.)
4 Uszczelka wibroizolacyjna do montażu na rurze 10 Nakrętka sześciokątna Keps, M5 x 0,8 (4 szt.)
5 Podkładka wibroizolacyjna do montażu na rurze
(4 szt.)
11 Śruba z łbem walcowym zaokrąglonym,
M5 x 0,8 x 15 mm (4 szt.)
6 Uchwyt do montażu na ścianie i na rurze
6
12 Śruba z łbem walcowym zaokrąglonym,
M5 x 0,8 x 100 mm (4 szt.)
7
Rozdział 4 Instalacja
N I E B E Z P I E C Z E Ń S T W O
Wiele zagrożeń. Tylko wykwalifikowany personel powinien przeprowadzać prace opisane w tym
rozdziale niniejszego dokumentu.
6
Uchwyt płyty montażowej jest dostępny jako wyposażenie opcjonalne. Więcej informacji
na temat części zamiennych i akcesoriów można znaleźć w rozszerzonej instrukcji obsługi..
7
Do montażu na rurze o zmiennej średnicy.
