3.4 Ürün bileşenleri
Bütün bileşenlerin teslim alındığından emin olun. Bkz. Şekil 2. Eksik veya hasarlı bir öğe varsa derhal
üretici ya da satış temsilcisiyle iletişime geçin.

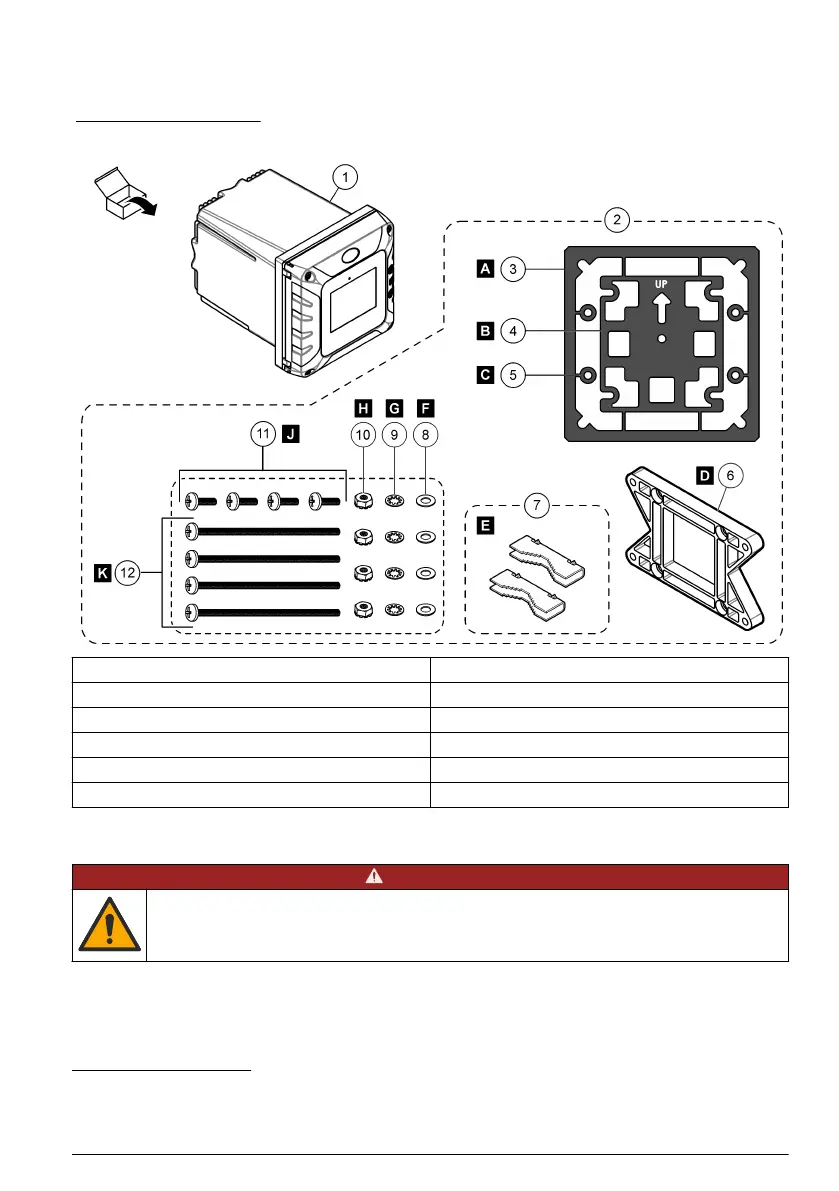

Şekil 2 Ürün bileşenleri
1 SC4500 kontrol ünitesi 7 Montaj ayağı (montaj braketi ek parçaları) (2x)
2 Montaj donanımı 8 Düz rondela, ¼ inç ID (4x)
3 Panel montajı için sızdırmazlık contası, Neofren 9 Kilit rondela, ¼ inç ID (4x)
4 Boru montajı için titreşim yalıtım contası 10 Keps altıgen somun, M5 x 0,8 (4x)
5 Boru montajı için titreşim yalıtım rondelası (4x) 11 Saç vidaları, M5 x 0,8 x 15 mm (4x)
6 Duvar ve boru montajı için destek
6
12 Saç vidaları, M5 x 0,8 x 100 mm (4x)
7
Bölüm 4 Kurulum
T E H L İ K E
Birden fazla tehlike. Belgenin bu bölümünde açıklanan görevleri yalnızca yetkili personel
gerçekleştirmelidir.
6
Panel montajı için kullanılan braket opsiyonel bir aksesuardır. Yedek parçalar ve aksesuarlar için
genişletilmiş kullanıcı kılavuzuna bakın. .
7
Değişken çaplı boru montajı kurulumları için kullanılır.
