3.4 Komponente uređaja
Proverite da li ste dobili sve komponente. Pogledajte Slika 2. Ukoliko bilo koja komponenta nedostaje
ili je oštećena, odmah se obratite proizvođaču ili distributeru.

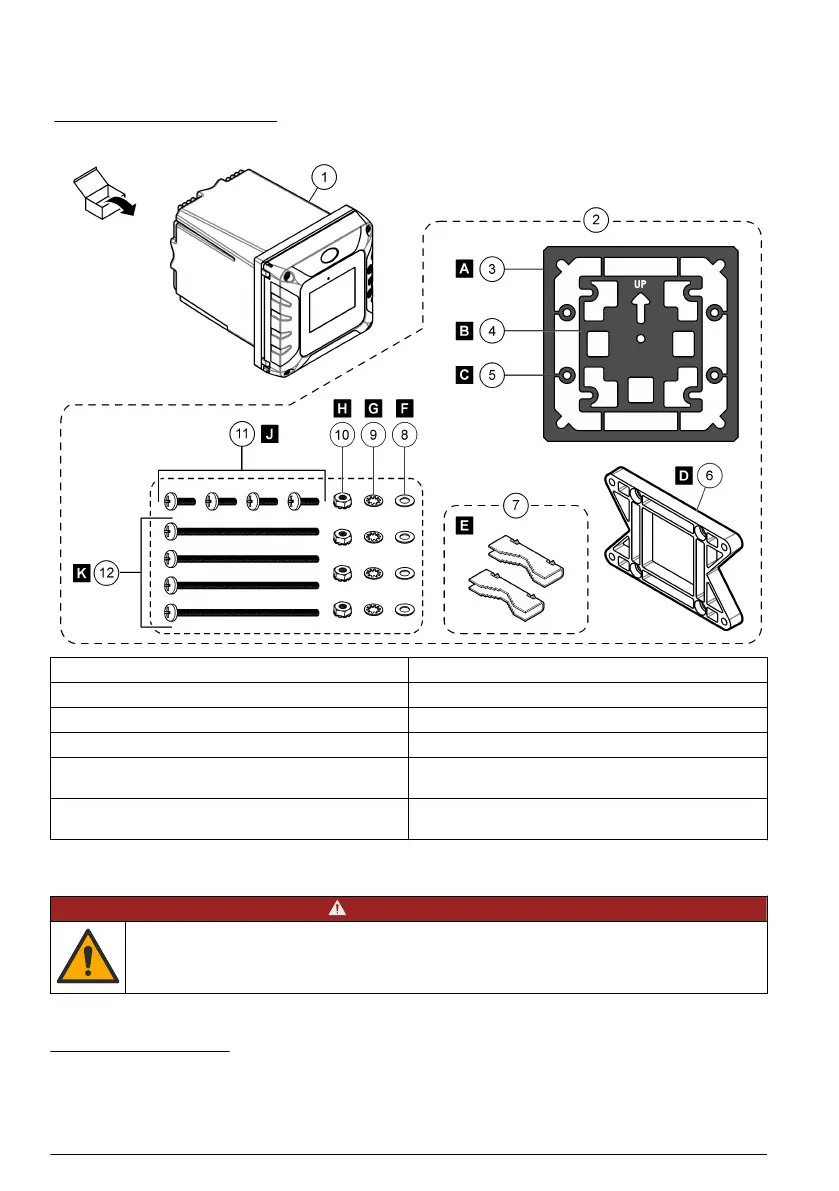

Slika 2 Komponente uređaja
1 Kontroler SC4500 7 Stopa za montiranje (umeci nosača) (2x)
2 Montažna oprema 8 Ravna podloška, ¼ inča ID (4x)
3 Zaptivka za montiranje na tablu, neopren 9 Opružna podloška, ¼ inča ID (4x)
4 Podloška za izolaciju vibracija za montiranje na cev 10 Navrtka sa blokirajućim zubima, M5 x 0,8 (4x)
5 Podloška za izolaciju vibracija za montiranje na cev
(4x)
11 Zavrtnji sa zarubljenom glavom,
M5 x 0.8 x 15 mm (4x)
6 Nosač za montiranje na zid i cev
6
12 Zavrtnji sa zarubljenom glavom,
M5 x 0.8 x 100 mm (4x)
7
Odeljak 4 Instalacija
O P A S N O S T
Višestruka opasnost. Zadatke opisane u ovom odeljku dokumenta sme da obavlja isključivo stručno
osoblje.
6
Nosač za montažu ploče je dostupan kao deo opcione dodatne opreme. Replacement parts and
accessoriesPogledajte prošireni korisnički priručnik za spisak rezervnih delova
i opremePogledajte .
7
Koristi se za postavljanje cevi različitih prečnika.
