Die Verbindungen der Relaisklemmen mit dem Netzstromkreis müssen bei Anwendungen mit
dauerhafter Verbindung über eine Nennisolierung von mindestens 300 V und 90 °C verfügen.
Anschlussklemmen, die über ein Netzkabel mit dem Netzstromkreis verbunden sind, müssen doppelt
isoliert sein und sowohl an der inneren als auch an der äußeren Isolierschicht einen Nennwert von
300 V und 90 °C (194 °F) aufweisen.

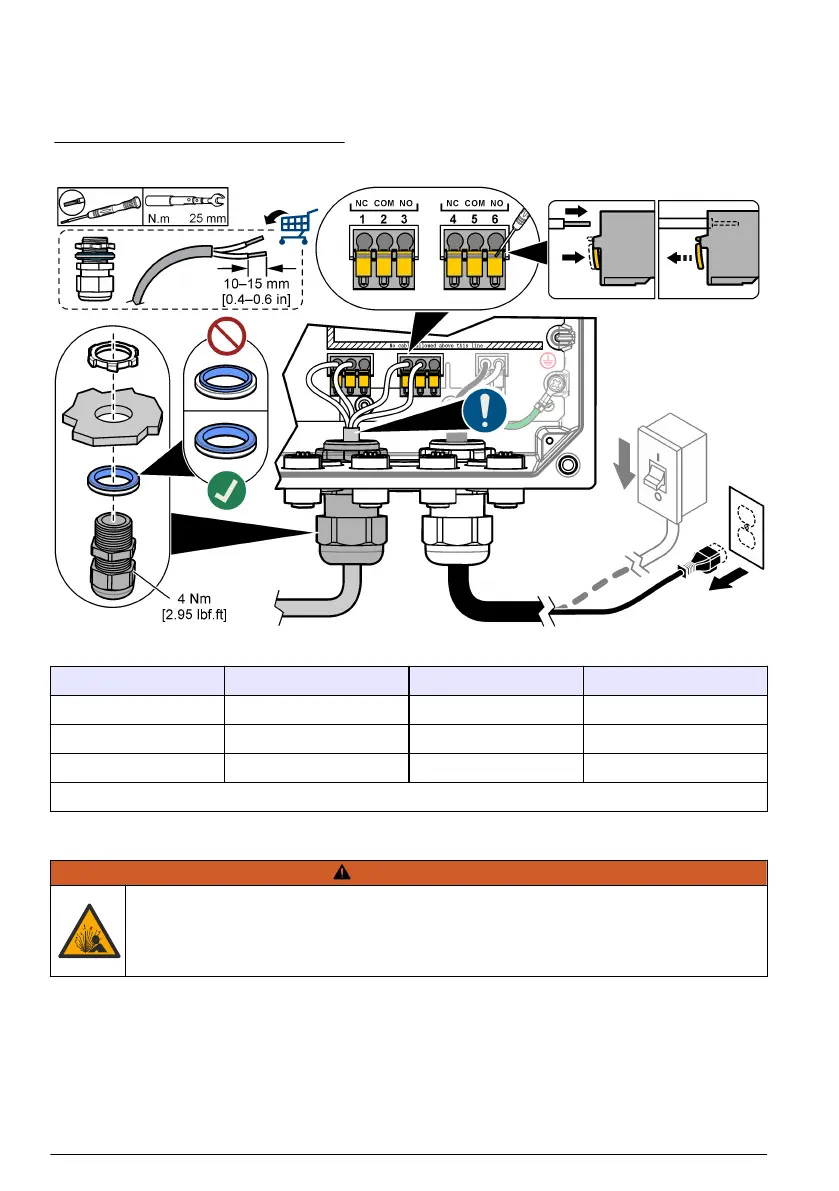

Abbildung 10 Anschließen der Relais
Tabelle 4 Verdrahtungsinformationen – Relais
Anschlussklemme Beschreibung Anschlussklemme Beschreibung
1 Relais 2, R 4 Relais 1, R
2 Relais 2, gemeinsam 5 Relais 1, gemeinsam
3 Relais 2, A 6 Relais 1, A
R = Ruhekontakt; A = Arbeitskontakt
4.3.5 Anschließen eines Erweiterungsmoduls
W A R N U N G
Explosionsgefahr. Diese Anleitung bezieht sich ausschließlich auf die Installation des Geräts in
ungefährlichen Umgebungen. Um eine Installation des Geräts in einer gefährlichen Umgebung zu
gewährleisten, verwenden Sie bitte ausschließlich die Anweisungen und genehmigten
Steuerungszeichnungen, die Sie den Anweisungen für die Installation in gefährlichen Umgebungen
entnehmen können.
Für den Controller sind Erweiterungsmodule für Analogausgänge, Analogeingänge, Analogsensoren
und Profibus Kommunikation erhältlich. Weitere Informationen finden Sie in der mit dem
Erweiterungsmodul mitgelieferten Dokumentation.
42
Deutsch
