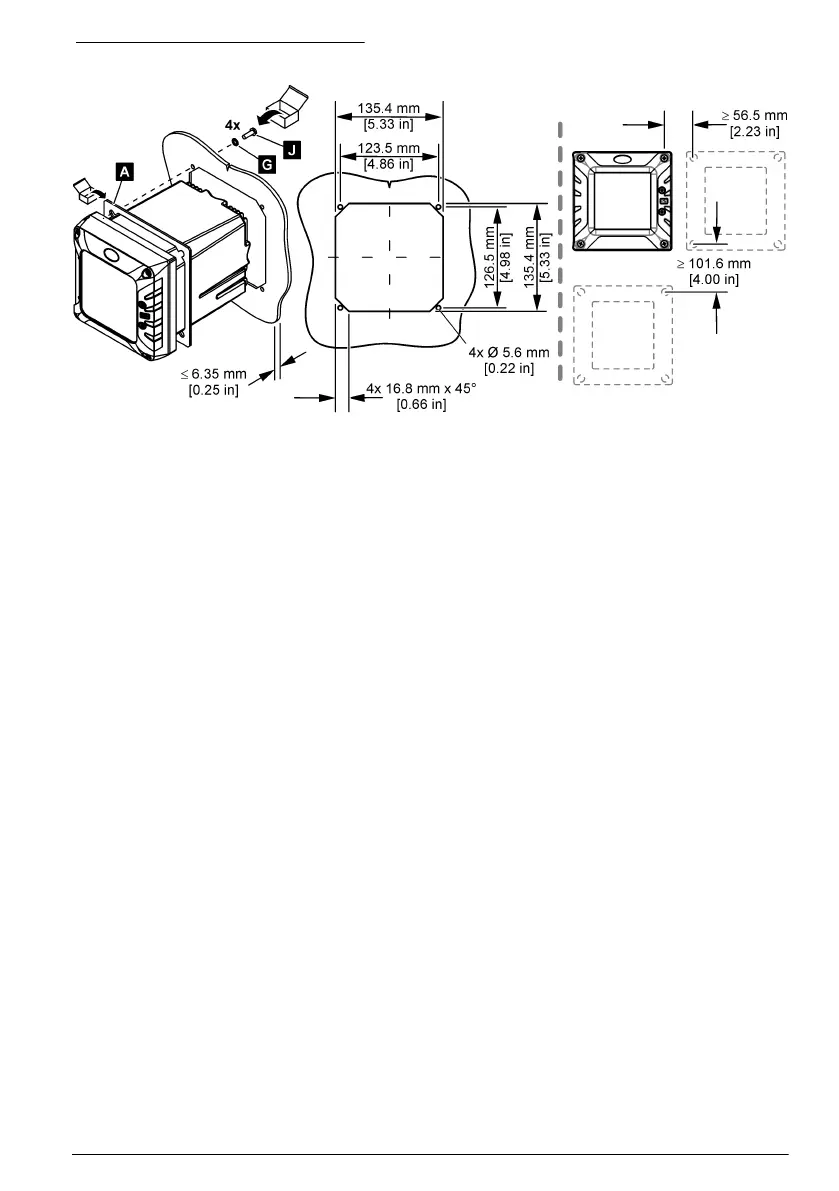

Slika 5 Mere pri namestitvi na ploščo
4.3 Električna priključitev
4.3.1 Električni priključki in pritrdilni elementi
Slika 6 prikazuje električne priključke in pritrdilne elemente na instrumentu. Da se ohranijo okoljske
specifikacije ohišja, poskrbite, da je v uvodnicah, ki se ne uporabljajo, vtič, na neuporabljenih
priključkih pa pokrovček priključka.
Glede na konfiguracijo ima kontrolna enota:
• Ethernetne priključke (LAN) za internetni dostop kontrolne enote prek uporabnikovega omrežja.
• Ethernetne priključke za protokole za industrijski ethernet: EtherNet/IP ali PROFINET.
• Digitalne priključke SC za digitalne senzorje sc, digitalne prehode sc in analizatorje.
Priključki so barvno označeni. Priključki LAN so zeleni. Priključki EtherNet/IP ali PROFINET so
rumeni. Priključki za digitalni senzor sc so črni. Za ustrezne možnosti za posamezni priključek in
pritrdilni element glejte Tabela 1.
Napotek: Kontrolna enota je dobavljena brez nameščenih uvodnic. Uporabnik mora ustrezne uvodnice priskrbeti
sam. Dodatne informacije najdete v razširjenem uporabniškem priročniku na proizvajalčevem spletnem mestu.
