W przypadku połączenia na stałe zacisków przekaźników z siecią elektryczną muszą mieć one
izolację o wartości co najmniej 300 V, 90 °C (194 °F). Zaciski połączone z obwodem zasilania
sieciowego za pomocą kabla zasilającego muszą mieć podwójną izolację o wartości 300 V, 90 °C
(194 °F) na poziomie zewnętrznym i wewnętrznym.

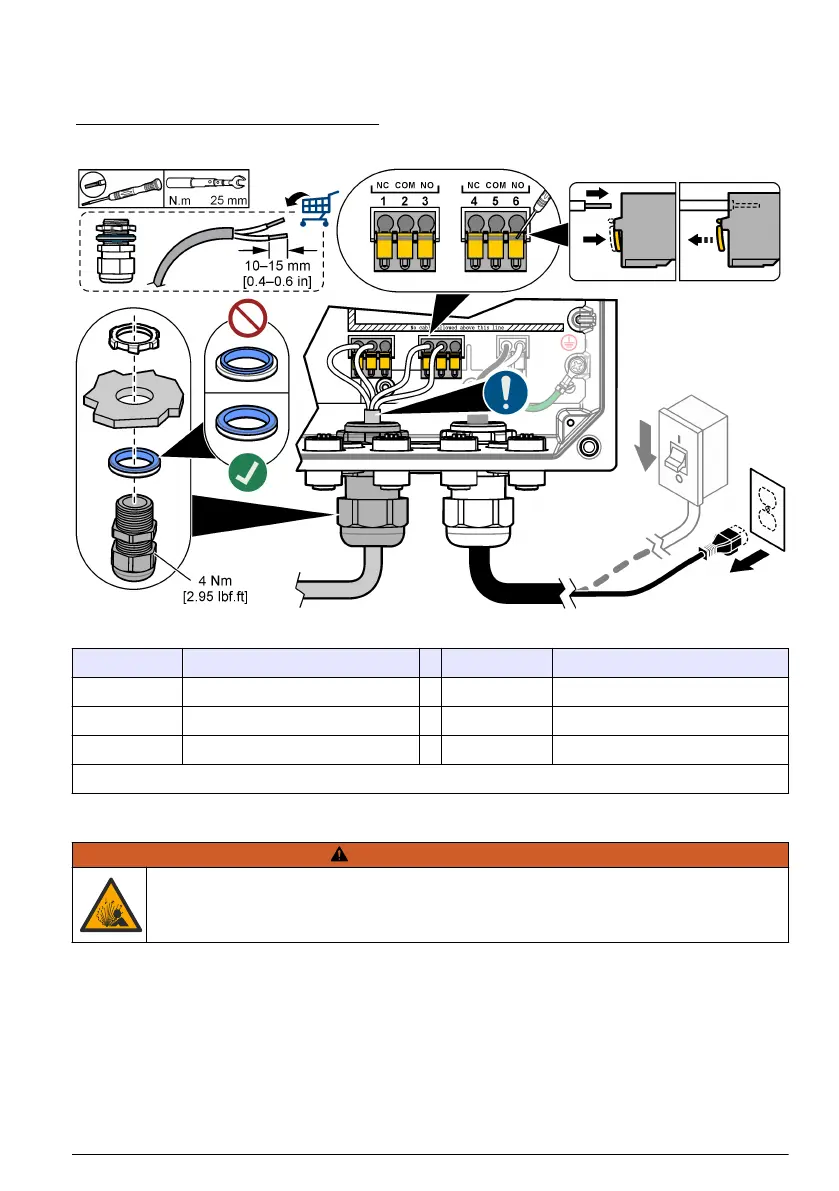

Rysunek 10 Podłączanie przekaźników
Tabela 4 Informacje dotyczące okablowania — przekaźniki
Zacisk Opis Zacisk Opis
1 Przekaźnik 2, NC 4 Przekaźnik 1, NC
2 Przekaźnik 2, masa 5 Przekaźnik 1, masa
3 Przekaźnik 2, NO 6 Przekaźnik 1, NO
NC = zestyk rozwierny; NO = zestyk zwierny
4.3.5 Instalacja modułu rozszerzeń
O S T R Z E Ż E N I E
Zagrożenie wybuchem. Niniejsza instrukcja jest przeznaczona wyłącznie do instalowania urządzenia
w bezpiecznym środowisku pracy. Aby zainstalować urządzenie w strefie zagrożenia, należy
korzystać wyłącznie z instrukcji i zatwierdzonych rysunków kontrolnych zamieszczonych w instrukcji
dla danej strefy zagrożenia.
Dla przetwornika dostępne są moduły rozszerzeń dla wyjść i wejść analogowych, czujników
analogowych oraz funkcji komunikacji w standardzie Profibus. Dodatkowe informacje znajdują się
w dokumentacji dołączonej do modułu.
