Hach SC4500 Basic User Manual

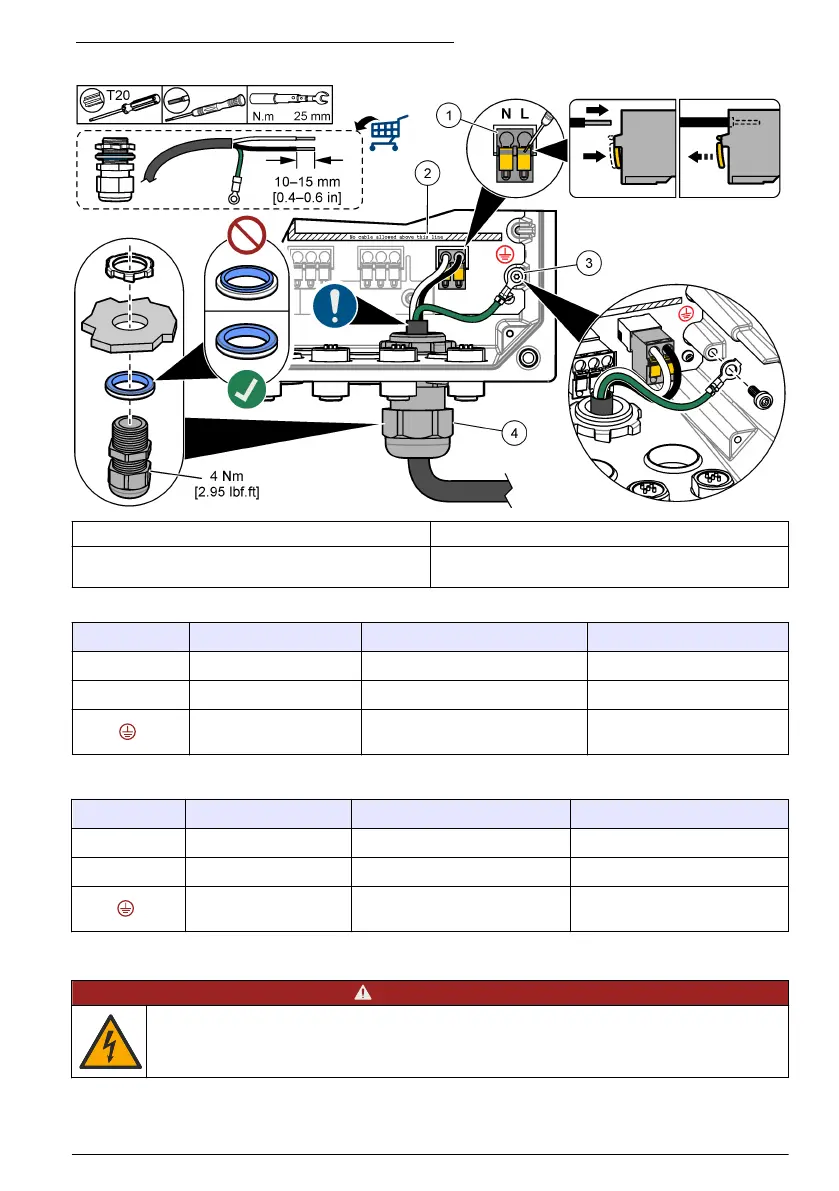

Εικόνα 9 Σύνδεση αγωγού ή καλωδίου ρεύματος
1 Τερματικό ρεύματος AC και DC 3 Γείωση προστασίας
2 Όριο καλωδίων: μην τοποθετείτε καλώδια επάνω
από τη γραμμή.
4 Κέντρο αγωγού (ή εξάρτημα μείωσης μηχανικής
καταπόνησης για καλώδιο ρεύματος)
Πίνακας 2 Πληροφορίες καλωδίωσης—Τροφοδοσία AC
Ακροδέκτης Περιγραφή Χρώμα—Βόρεια Αμερική Χρώμα—Ε.Ε.
L Φάση (Γραμμή 1) Μαύρο Καφέ
N Ουδέτερο (N) Λευκό Μπλε
Γείωση προστασίας Πράσινο Πράσινο με κίτρινη ρίγα
Πίνακας 3 Πληροφορίες καλωδίωσης—Ρεύμα DC
Ακροδέκτης Περιγραφή Χρώμα—Βόρεια Αμερική Χρώμα—Ε.Ε.
L +24 VDC Κόκκινο Κόκκινο
N Επιστροφή 24 VDC Μαύρο Μαύρο
Γείωση προστασίας Πράσινο Πράσινο με κίτρινη λωρίδα
4.3.4 Σύνδεση των ρελέ υψηλής τάσης
Κ Ι Ν Δ Υ Ν Ο Σ
Κίνδυνος ηλεκτροπληξίας. Πριν πραγματοποιήσετε οποιεσδήποτε ηλεκτρικές συνδέσεις, να
αποσυνδέετε πάντοτε το όργανο από την τροφοδοσία ρεύματος.
Ελληνικά 507

Hach SC4500 Specifications

General

Power Supply	100-240 VAC, 50/60 Hz
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure	Polycarbonate
Connectivity	Ethernet, USB
Enclosure Rating	IP66, NEMA 4X
Communication	HART, Profibus
Measurement Parameters	pH, ORP, conductivity, dissolved oxygen, turbidity
