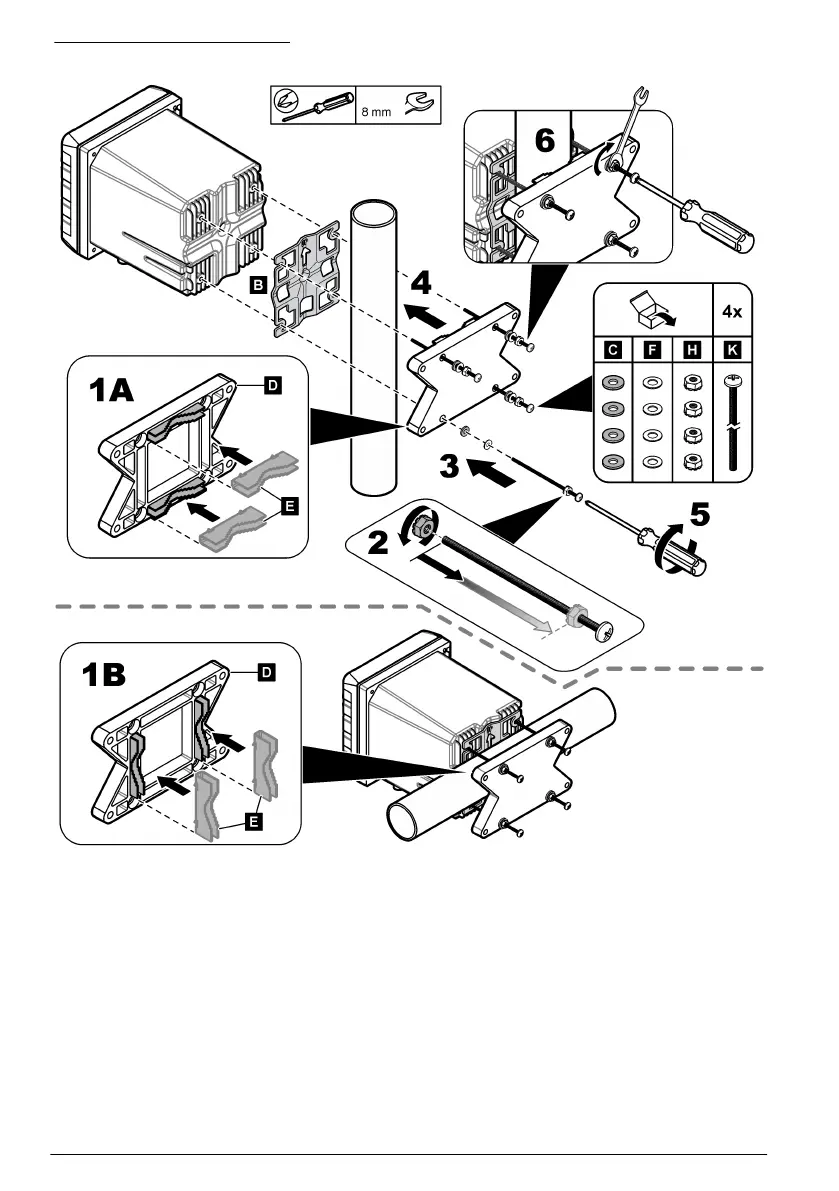

Рисунок 4 Монтаж на штанге
4.2.3 Установка прибора в панель
Для установки панели необходимо прямоугольное отверстие. В качестве шаблона для
прорезания отверстия в панели используйте уплотнительную прокладку для крепления панели
из комплекта поставки. Убедитесь, что шаблон находится в верхнем положении для установки
контроллера в вертикальном положении. См. Рисунок 5.
Примечание: При использовании кронштейна (дополнительно) для крепления панели протолкните
контроллер через отверстие в панели, затем поместите кронштейн над контроллером с задней
стороны панели. С помощью четырех винтов с плоскоконической головкой 15 мм (поставляются в
комплекте) прикрепите кронштейн к контроллеру, а контроллер прикрепите к панели.
384
Русский
