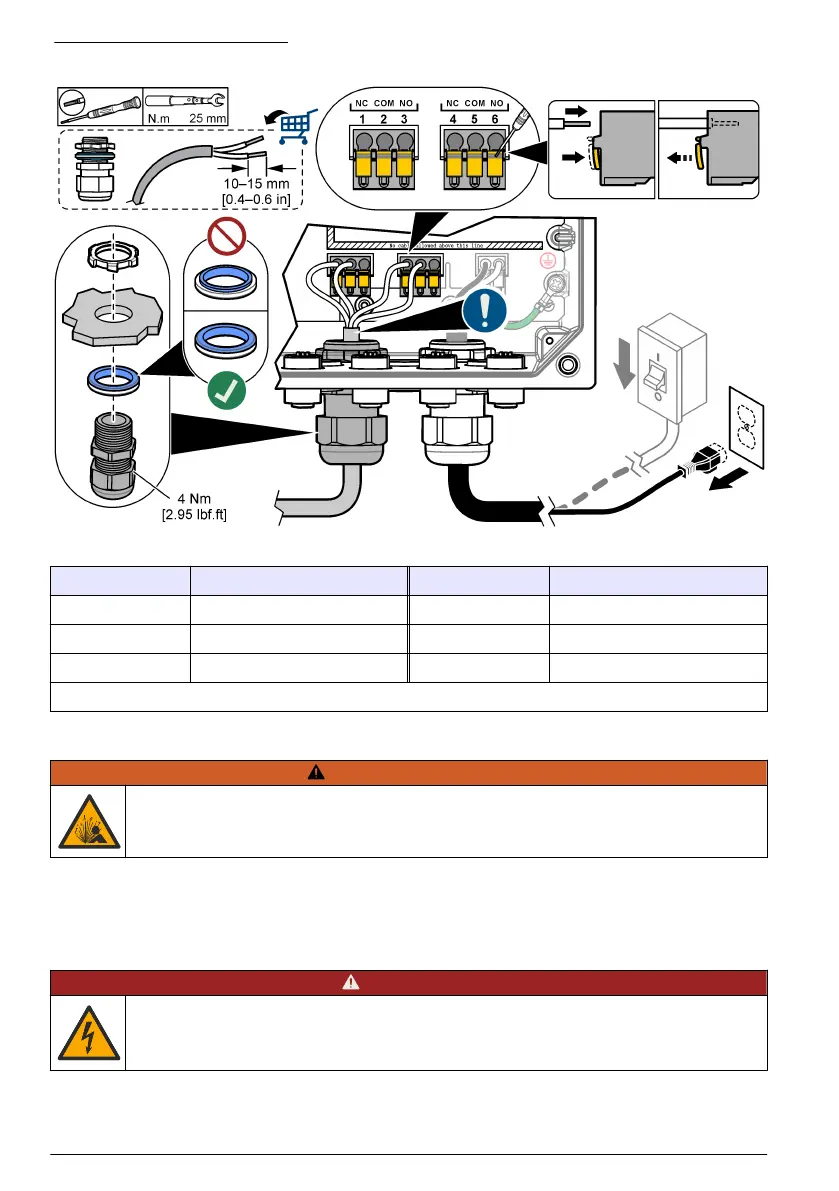

Figura 10 Conectarea releelor
Tabelul 4 Informaţii despre cablaj - relee
Terminal Descriere Terminal Descriere
1 Releu 2, NC 4 Releu 1, NC
2 Releu 2, comun 5 Releu 1, comun
3 Releu 2, NO 6 Releu 1, NO
NC = normal închis; NO = normal deschis
4.3.5 Instalarea unui modul de extindere
A V E R T I S M E N T
Pericol de explozie. Acest manual este destinat exclusiv instalării unităţii într-o locaţie nepericuloasă.
Pentru instalarea unităţii în locaţii periculoase, utilizaţi numai instrucţiunile şi schemele de control
aprobate din manualul de instalare în locaţii periculoase furnizat.
Modulele de extindere pentru ieşiri analogice, intrări analogice, senzori analogici şi comunicaţii
Profibus sunt disponibile pentru controller. Pentru informaţii suplimentare, consultaţi documentaţia ce
însoţeşte modulul de extindere.
4.4 Închideţi capacul
P E R I C O L
Pericol de electrocutare. Cablurile de înaltă tensiune pentru controller sunt conectate prin spatele
ecranului de protecţie de înaltă tensiune din carcasa controllerului. Ecranul de protecţie trebuie să
rămână montat, cu excepţia cazului în care se montează module sau când un tehnician calificat de
montare cablează o alimentare electrică, relee sau plăci analogice şi de reţea.
346 Română
