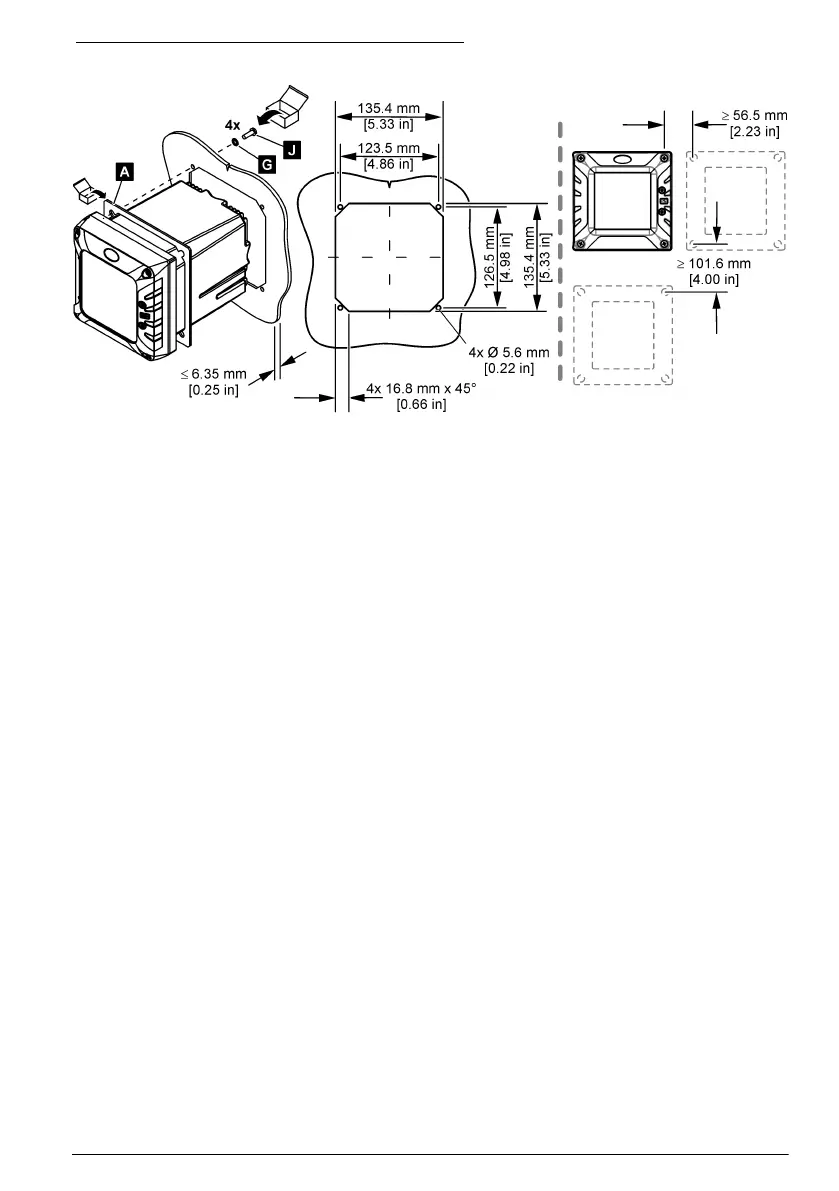

Paveikslėlis 5 Montavimo prie plokštės matmenys
4.3 Elektros instaliacija
4.3.1 Elektros jungtys ir jungiamieji elementai
Paveikslėlis 6 rodomos prietaiso elektros jungtys ir jungiamieji elementai. Kad išlaikytumėte prietaiso
aplinkos įvertį, pasirūpinkite, kad nenaudojamuose apsauginiuose jungiamuosiuose elementuose
būtų kištukai, o ant nenaudojamų jungčių – dangteliai.
Atsižvelgiant į valdiklio konfigūraciją, valdiklis turi:
• eterneto jungtis (LAN), kad valdiklis per kliento tinklą galėtų pasiekti internetą;
• eterneto jungtis pramoniniams eterneto protokolams: EtherNet/IP arba PROFINET;
• skaitmenines SC jungtis SC skaitmeniniams jutikliams, SC skaitmeniniams sietuvams ir
analizatoriams.
Jungtys pažymėtos spalvomis. LAN jungtys yra žalios. EtherNet/IP arba PROFINET jungtys yra
geltonos. SC skaitmeninio jutiklio jungtys yra juodos. Kiekvienai jungčiai ir jungiamajai detaliai
taikomas parinktis žr. Lentelė 1
Pastaba: Valdiklis tiekiamas be sumontuotų apsauginių jungiamųjų elementų. Naudotojas turi pats pasirūpinti
būtinais apsauginiais jungiamaisiais elementais. Žr.Papildomos informacijos rasite gamintojo svetainėje esančiame
išplėstiniame naudotojo vadove.
