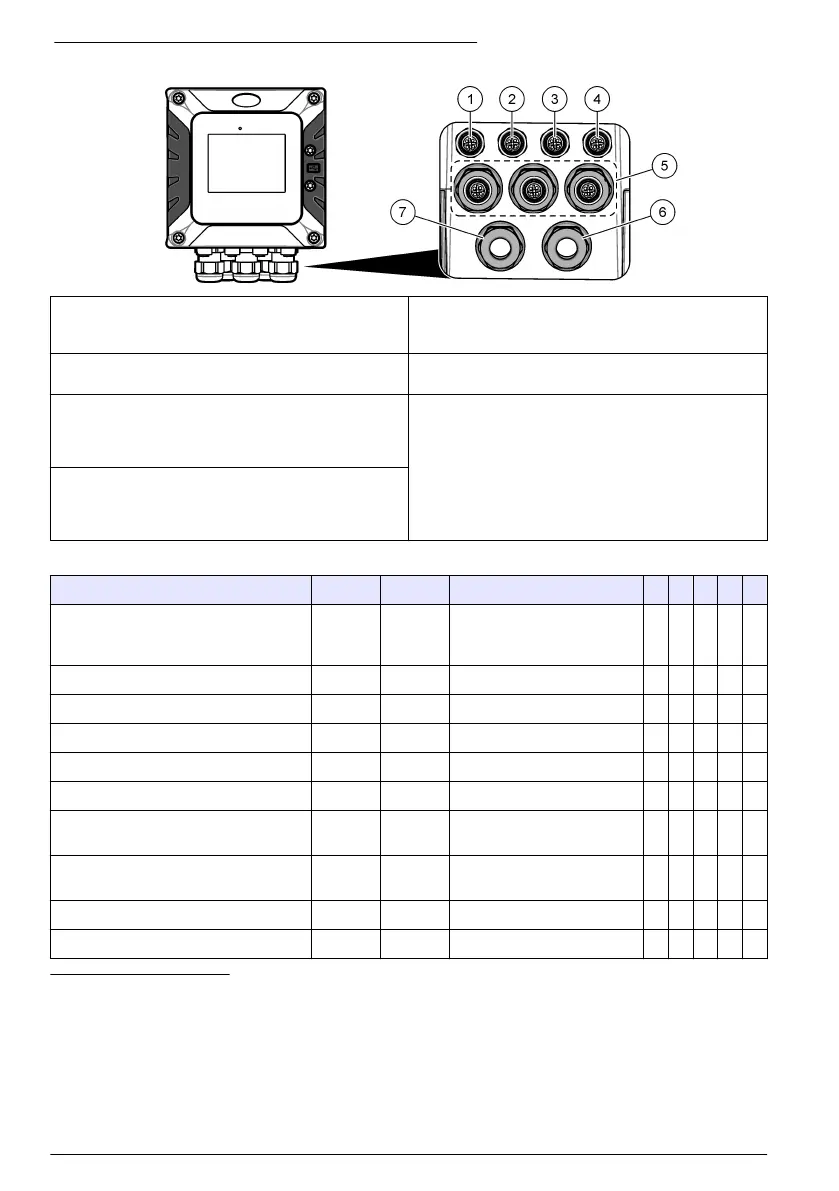

Paveikslėlis 6 Elektros jungtys ir jungiamieji elementai
1 Eterneto jungtis (pasirenkama) LAN 1 prievadui
arba EtherNet/IP arba PROFINET jungtis
5 Apsauginis jungiamasis elementas USB dėžei ir
išplėtimo moduliams: analoginiai įvadai / išvadai,
„Profibus DP“
2 Eterneto jungtis (pasirenkama) LAN 2 prievadui
arba EtherNet/IP arba PROFINET jungtis
6 Maitinimo laidas (arba izoliacinio vamzdžio
mazgas)
9
3 Skaitmeninis SC jungiklis: 1 kanalas. Pasirinktinai:
analoginio jutiklio prijungimas prie jutiklio modulio
arba analoginės įvesties prijungimas prie 4–20 mA
įvesties modulio
8
7 Apsauginis jungiamasis elementas aukštos įtampos
relei
4 Skaitmeninis SC jungiklis: 2 kanalas. Pasirinktinai:
analoginio jutiklio prijungimas prie jutiklio modulio
arba analoginės įvesties prijungimas prie 4–20 mA
įvesties modulio
Lentelė 1 Kiekvienos jungties ir jungiamosios detalės parinktys
Prietaisas 1
10
2 Parinktis
11
3 4 5 6 7
SC skaitmeninis jutiklis, SC
skaitmeninis tinklų sietuvas ar
analizatorius
X X
Analoginis jutiklis X X
4–20 mA įvestis X X
4–40 mA išvestis X
„Profibus DP“ modulis X
USB dėžė X
LAN + LAN Žalias Žalias „Split“ (išskirta) / „Chaining“
(grandinė)
LAN + Modbus TCP Žalias Žalias „Split“ (išskirta) / „Chaining“
(grandinė)
EtherNet/IP Geltonas Geltonas Tik IEP
LAN + EtherNet/IP Žalias Geltonas Mišr. IEP
8
Norėdami prijungti analoginį jutiklį arba 4–20 mA įvestį prie valdiklio, sumontuokite atitinkamą
išplėtimo modulį, jei jis dar nesumontuotas. Daugiau informacijos ieškokite dokumentacijoje,
kurią gavote su išplėtimo moduliu.
9
Maitinimo laidas yra sumontuotas gamykloje pagal valdiklio konfigūraciją.
10
Jungtys pažymėtos spalvomis. LAN jungtys yra žalios. EtherNet/IP arba PROFINET jungtys yra
geltonos.
11
Papildomos informacijos rasite gamintojo svetainėje esančiame išplėstiniame naudotojo
vadove.
362 lietuvių kalba
