4.4 Закрывание крышки
О П А С Н О С Т Ь
Опасность смертельного поражения электрическим током. Электропроводка высокого
напряжения для контроллера проложена за перегородкой высокого напряжения в корпусе
контроллера. Перегородка должна оставаться на месте постоянно, за исключением процедур
установки накопителей или подключения питания, реле, аналоговой или сетевой платой
квалифицированным специалистом.
У В Е Д О М Л Е Н И Е
Закройте крышку контроллера и убедитесь, что винты крышки затянуты, и таким образом обеспечивается
требуемая степень защиты корпуса.
После подключения питания установите высоковольтный экран. Убедитесь, что
высоковольтный барьер правильно установлен на направляющие корпуса и закреплен на
главной печатной плате. Убедитесь, что нижняя часть высоковольтного барьера (мягкая
резиновая кромка) установлена правильно и не деформирована. См. Рисунок 11.
Закройте крышку контроллера. Затяните винты крышки моментом 2 Н·м. См. Рисунок 7
на стр. 388.

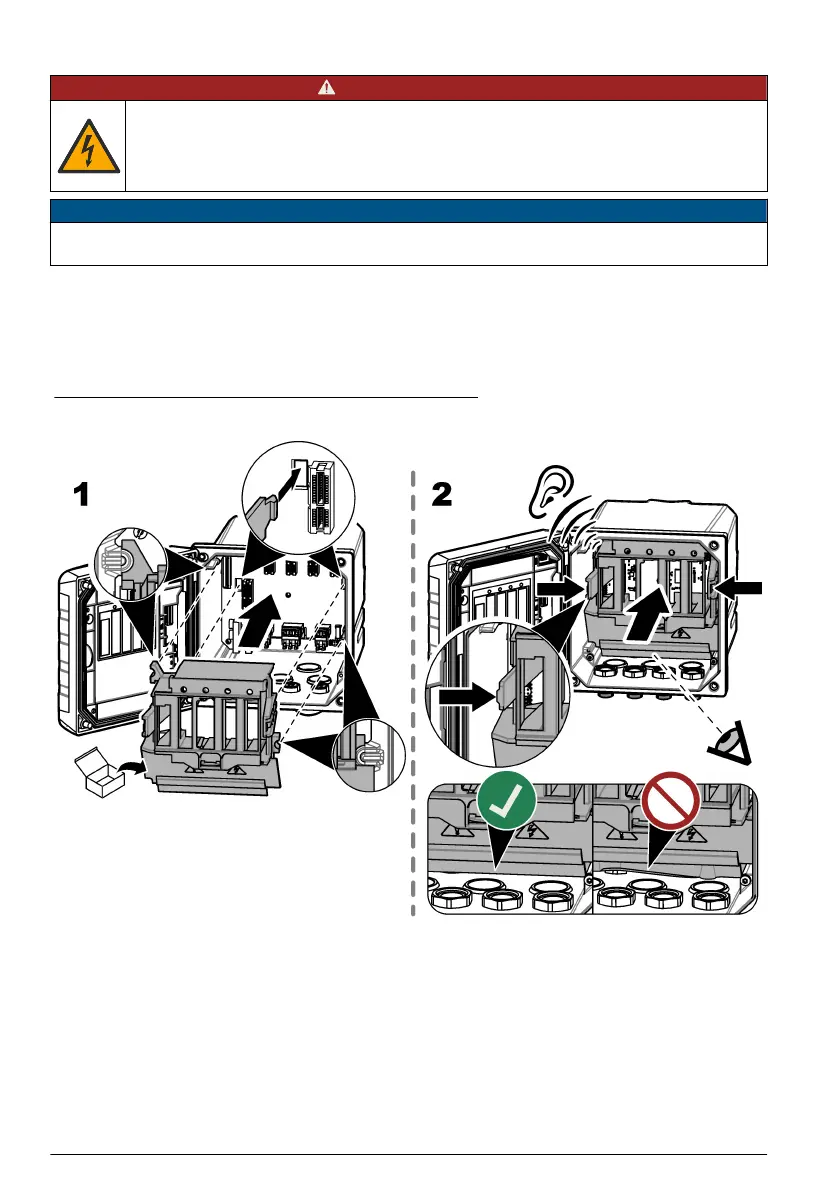

Рисунок 11 Установите экран высокого напряжения
4.5 Подключение измерительных устройств
Подключайте цифровые устройства (например датчики и анализаторы) к разъемам для
устройств на приборе. См. Рисунок 12. Сохраните крышки разъемов устройств для
дальнейшего использования.
Убедитесь в отсутствии угрозы размыкания кабелей устройств, а также в отсутствии резких
изгибов кабелей.
