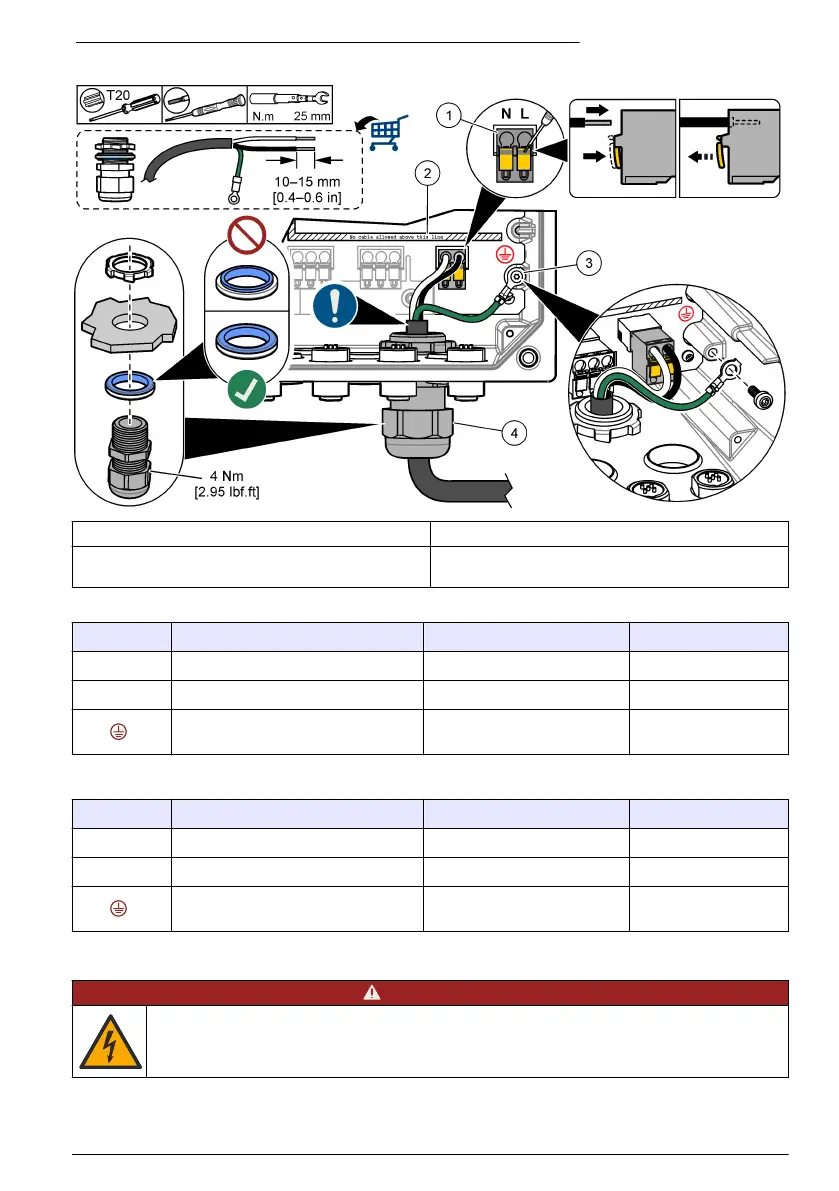

Figura 9 Conexión de un conducto o de un cable de alimentación
1 Terminal de alimentación de CA y CC 3 Protección de toma a tierra
2 Límite para cables: no ponga ningún cable por
encima de esta línea
4 Adaptador de conductos (o prensacable para cable
de alimentación)
Tabla 2 Información sobre el cableado: alimentación de CA
Terminal Descripción Color: Norteamérica Color: UE
L Fase (línea 1) Negro Marrón
N Neutro (N) Blanco Azul
Protección de toma a tierra Verde Verde y amarillo
Tabla 3 Información de cableado: alimentación de CC
Terminal Descripción Color: Norteamérica Color: UE
L +24 V CC Rojo Rojo
N Retorno de 24 VDC Negro Negro
Protección de toma a tierra Verde Verde y amarillo
4.3.4 Conexión del relé de alta tensión
P E L I G R O
Peligro de electrocución. Desconecte siempre la alimentación eléctrica del instrumento antes de
realizar conexiones eléctricas.
