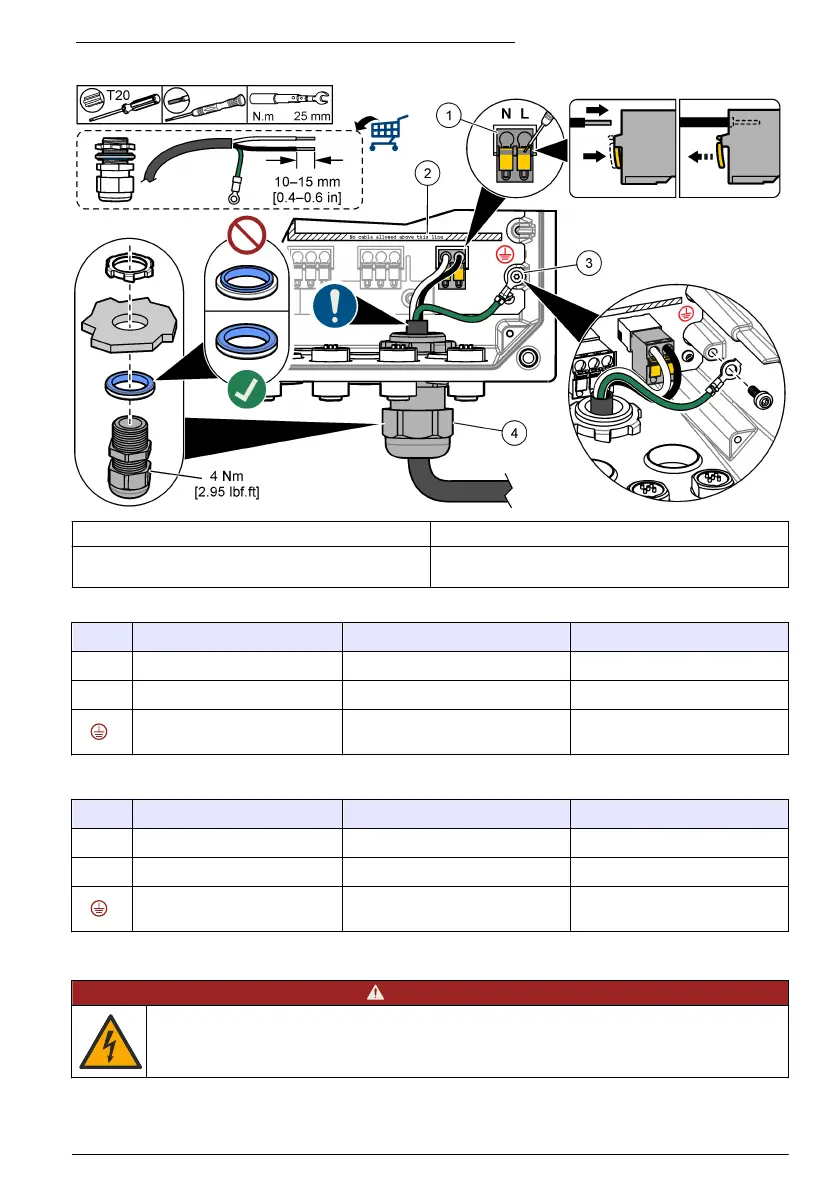

Figure 9 Connexion à un conduit ou câble d'alimentation
1 Borne d'alimentation CA et CC 3 Mise à la terre de protection
2 Limite de câbles : ne pas placer de câbles au-
dessus de la ligne.
4 Raccord de conduite (ou fixation avec protecteur
pour le cordon d'alimentation)
Tableau 2 Informations de câblage : alimentation CA
Borne Description Couleur (Amérique du Nord) Couleur (UE)
L Chaud (Ligne 1) Noir Marron
N Neutre (N) Blanc Bleu
Mise à la terre de protection Vert Vert avec des bandes jaunes
Tableau 3 Informations de câblage : alimentation CC
Borne Description Couleur (Amérique du Nord) Couleur (UE)
L +24 VCC Rouge Rouge
N Retour de 24 VCC Noir Noir
Mise à la terre de protection Vert Vert avec des bandes jaunes
4.3.4 Connecter les relais haute tension
D A N G E R
Risque d'électrocution. Débranchez systématiquement l'alimentation de l'appareil avant tout
branchement électrique.
