Hach SC4500 - 4.3.4 Yüksek gerilimli rölelerin bağlanması

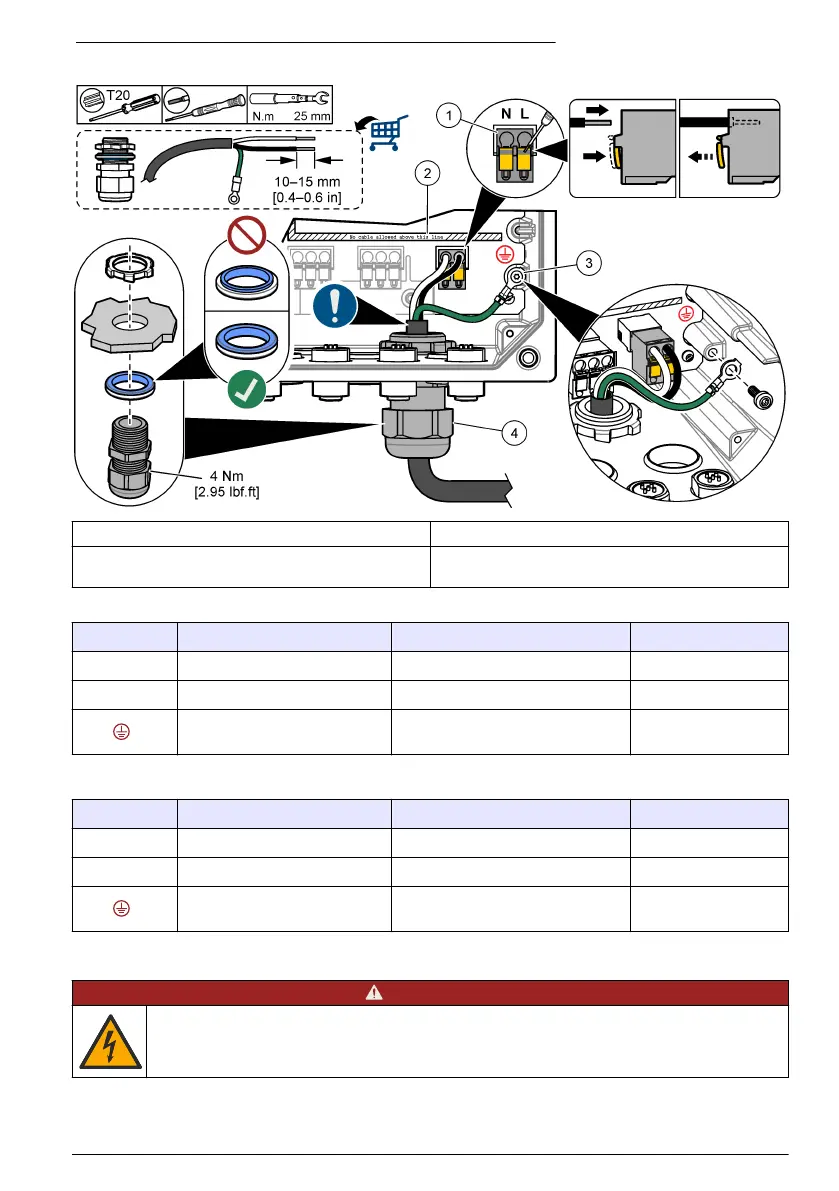

Şekil 9 Bir kablo borusunun veya güç kablosunun bağlanması
1 AC ve DC güç terminali 3 Koruyucu topraklama
2 Kablo sınırı: Kabloları çizginin üzerine
yerleştirmeyin.
4 Kablo borusu göbeği (veya güç kablosu için gerilim
azaltıcı eleman)
Tablo 2 Kablo tesisatı bilgileri—AC gücü
Terminal Açıklama Renk—Kuzey Amerika Renk—AB
L Yüklü (Hat 1) Siyah Kahverengi
N Nötr (N) Beyaz Mavi
Koruyucu topraklama Yeşil Sarı şeritli yeşil
Tablo 3 Kablo tesisatı bilgileri—DC gücü
Terminal Açıklama Renk—Kuzey Amerika Renk—AB
L +24 VDC Kırmızı Kırmızı
N 24 VDC dönüş Siyah Siyah
Koruyucu topraklama Yeşil Sarı şeritli yeşil
4.3.4 Yüksek gerilimli rölelerin bağlanması
T E H L İ K E
Elektrik çarpması nedeniyle ölüm tehlikesi. Elektrik bağlantısı yapmadan önce cihaza giden elektriği
mutlaka kesin.
