3.4 Componentes do produto
Certifique-se de que recebeu todos os componentes. Consulte a Figura 2. Se algum dos itens
estiver em falta ou apresentar danos, contate imediatamente o fabricante ou um representante de
vendas.

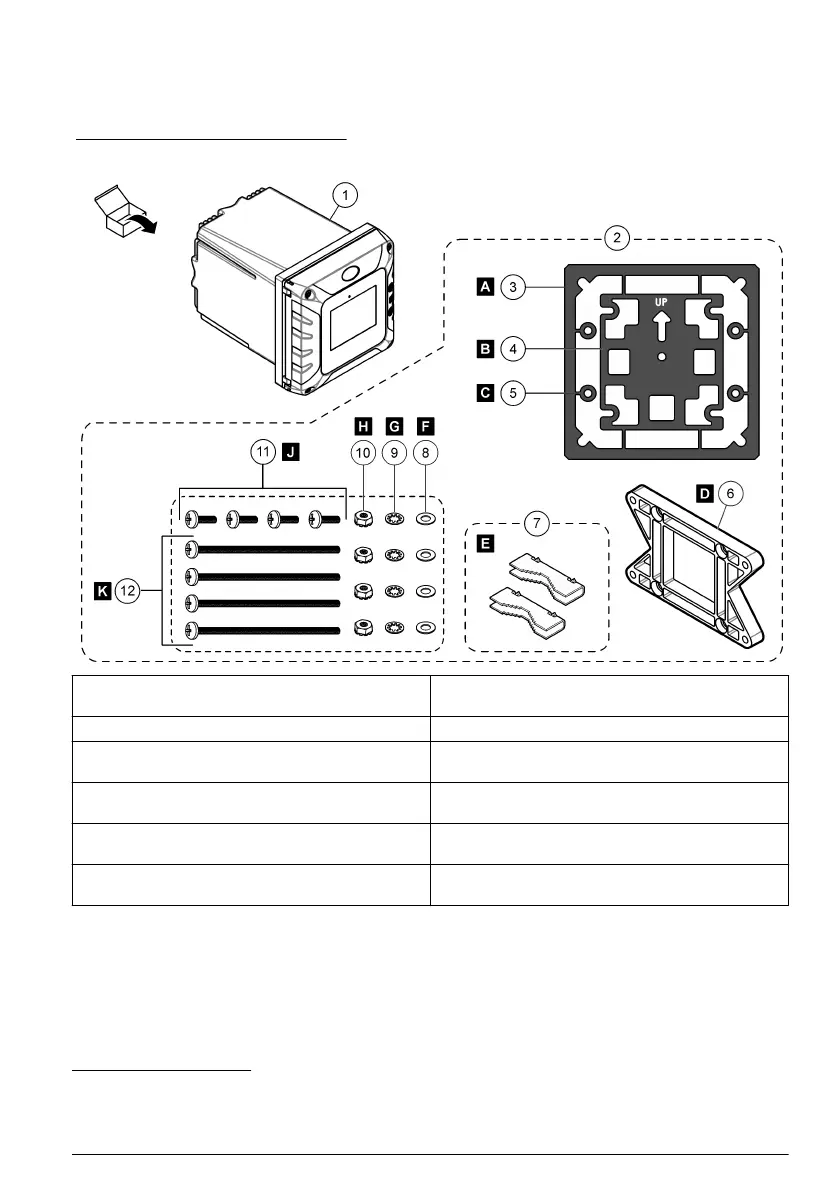

Figura 2 Componentes do produto
1 Controlador SC4500 7 Suporte de montagem (inserções do suporte de
montagem) (2)
2 Equipamento de montagem 8 Anilha lisa, DI de ¼ de polegada (4)
3 Junta de estanqueidade para a montagem do
painel, em neopreno
9 Anilha de segurança, DI de ¼ de polegada (4)
4 Junta de isolamento contra vibrações para
montagem na vertical
10 Porca sextavada Keps, M5 x 0,8 (4)
5 Anilha de isolamento contra vibrações para
montagem na vertical (4)
11 Parafusos de cabeça plana, M5 x 0,8 x 15 mm (4)
6 Suporte para montagem na parede e na vertical
6
12 Parafusos de cabeça plana, M5 x 0,8 x 100 mm
(4)
7
6
Existe um suporte para montagem em painel disponível como acessório opcional. Consulte a
versão completa do manual do utilizador relativamente às peças de substituição e acessórios.
7
Utilizados para instalações com montagem em tubo com diâmetros variáveis.
Português 125
