3.4 Komponenty produktu
Uistite sa, že vám boli doručené všetky súčasti. Pozrite Obrázok 2. Ak nejaké položky chýbajú alebo
sú poškodené, okamžite zavolajte výrobcu alebo obchodného zástupcu.

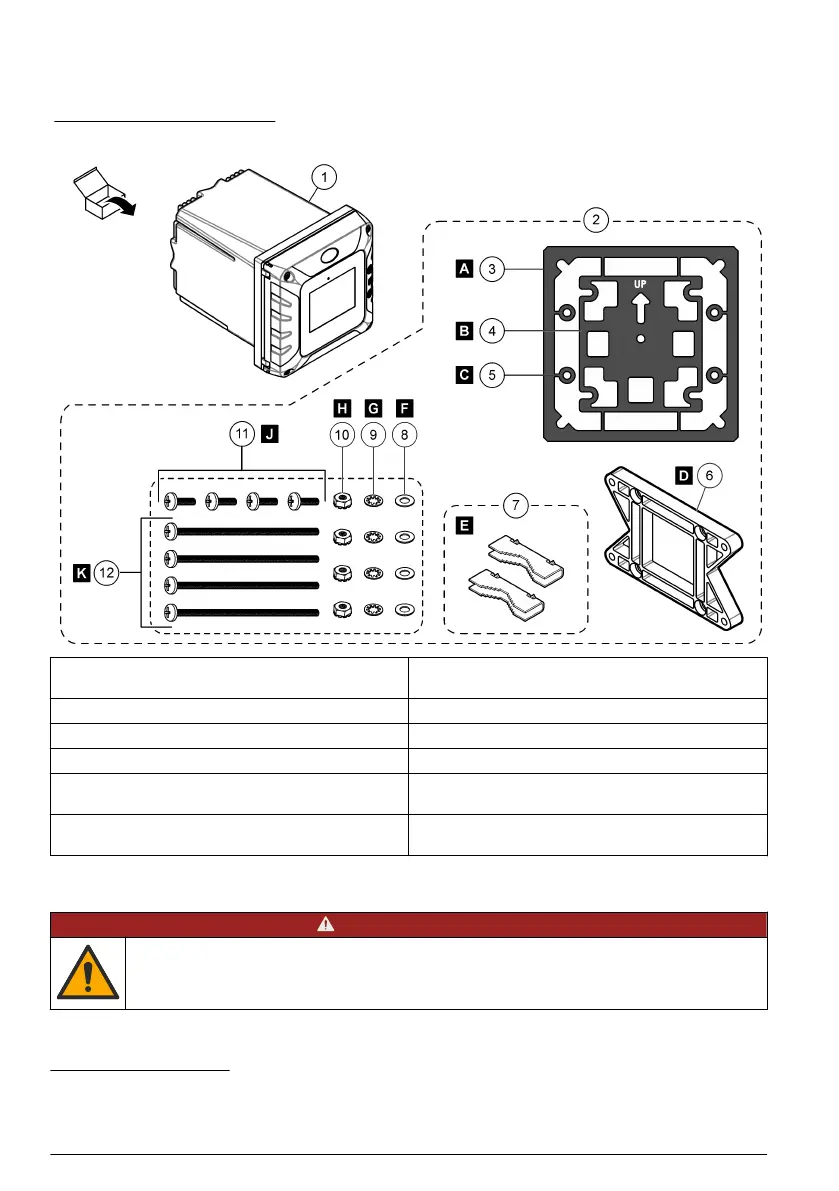

Obrázok 2 Súčasti produktu
1 Kontrolér SC4500 7 Upevňovacia spodná časť (vložky upevňovacej
konzoly) (2x)
2 Montážne príslušenstvo 8 Plochá podložka, vnútorný priemer ¼ palca (4x)
3 Tesnenie pre inštaláciu na panel, neoprén 9 Poistná podložka, vnútorný priemer ¼ palca (4x)
4 Tesnenie na tlmenie vibrácií pre inštaláciu na rúru 10 Šesťhranná matica Keps, M5 x 0,8 (4x)
5 Podložka na tlmenie vibrácií pre inštaláciu na rúru
(4x)
11 Skrutky s polguľovou hlavou a krížovou drážkou,
M5 x 0,8 x 15 mm (4x)
6 Držiak pre inštaláciu na stenu a rúru
6
12 Skrutky s polguľovou hlavou a krížovou drážkou,
M5 x 0,8 x 100 mm (4x)
7
Odsek 4 Inštalácia
N E B E Z P E Č I E
Viacnásobné nebezpečenstvo. Úkony popísané v tejto časti návodu smú vykonávať iba kvalifikovaní
pracovníci.
6
Držiak na montáž na panel je dostupný ako voliteľné príslušenstvo. Prečítajte si rozšírenú
používateľskú príručku, v ktorej nájdete informácie o náhradných dieloch a príslušenstve.
7
Používa sa na montáž na rúru s rôznym priemerom.
428 Slovenský jazyk
