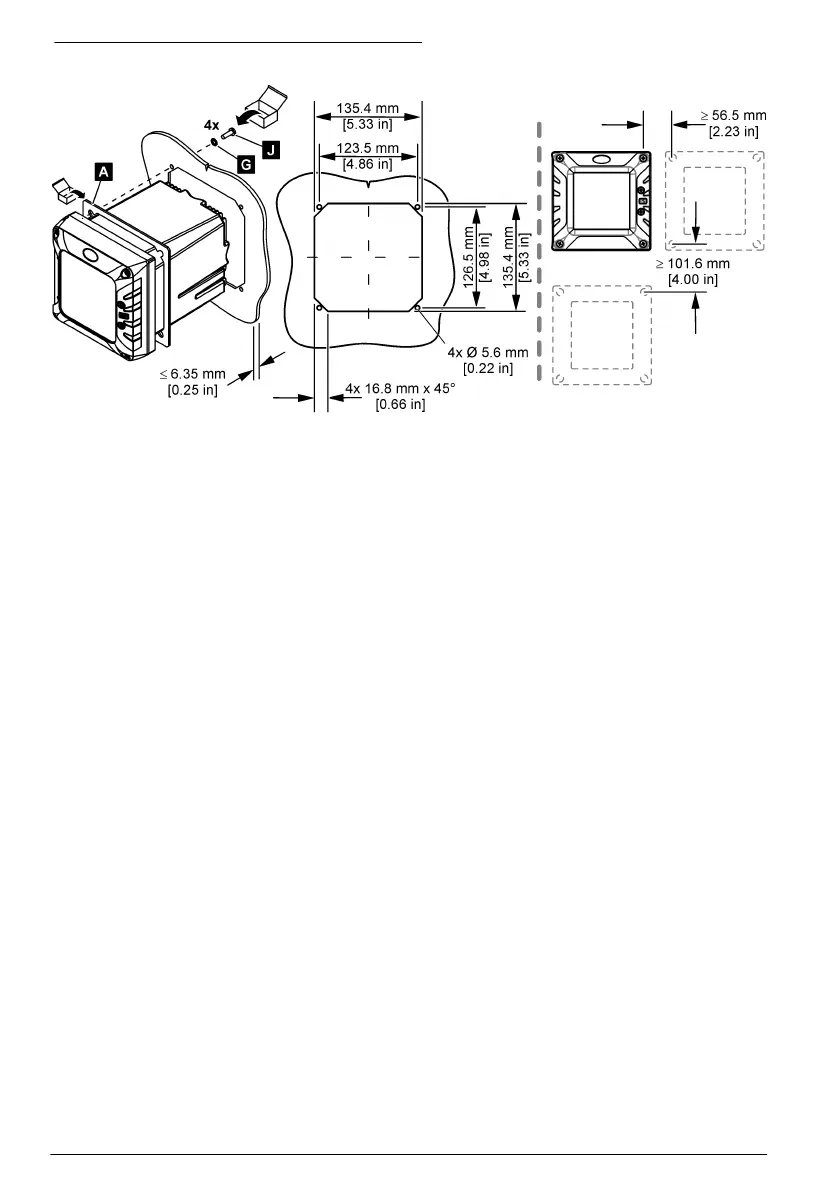

Abbildung 5 Abmessungen Schalttafelmontage
4.3 Elektrische Installation
4.3.1 Elektrische Anschlüsse und Kabelverschraubungen
Abbildung 6 zeigt die elektrischen Anschlüsse und Schraubanschlüsse am Gerät. Um die
Gehäuseschutzklasse zu gewährleisten, stellen Sie sicher, dass die nicht verwendeten
Zugentlastungen mit einem Stopfen und die nicht verwendeten Anschlüsse mit einer Kappe
versehen sind.
Je nach Controller-Konfiguration verfügt der Controller über:
• Ethernet-Anschlüsse (LAN) für den Internet-Zugang über ein Kundennetzwerk.
• Ethernet-Anschlüsse für Industrial Ethernet Protocols: Ethernet/IP oder PROFINET.
• Digital-sc-Anschlüsse für Digital-sc-Sensoren, Digital-sc-Gateways und Analysatoren.
Ein Farbcode kennzeichnet die Anschlüsse. Die LAN-Anschlüsse sind grün. Die EtherNet/IP- oder
PROFINET-Anschlüsse sind gelb. Die Anschlüsse für den Digital-sc-Sensor sind schwarz. Die
entsprechenden Optionen für jeden Anschluss und jede Verschraubung finden Sie in Tabelle 1.
Hinweis: Der Controller wird ohne montierte Zugentlastungsverschraubungen geliefert. Der Benutzer muss die
benötigten Zugentlastungen bereitstellen. Weitere Informationen finden Sie im erweiterten Benutzerhandbuch auf
der Website des Herstellers.
34
Deutsch
