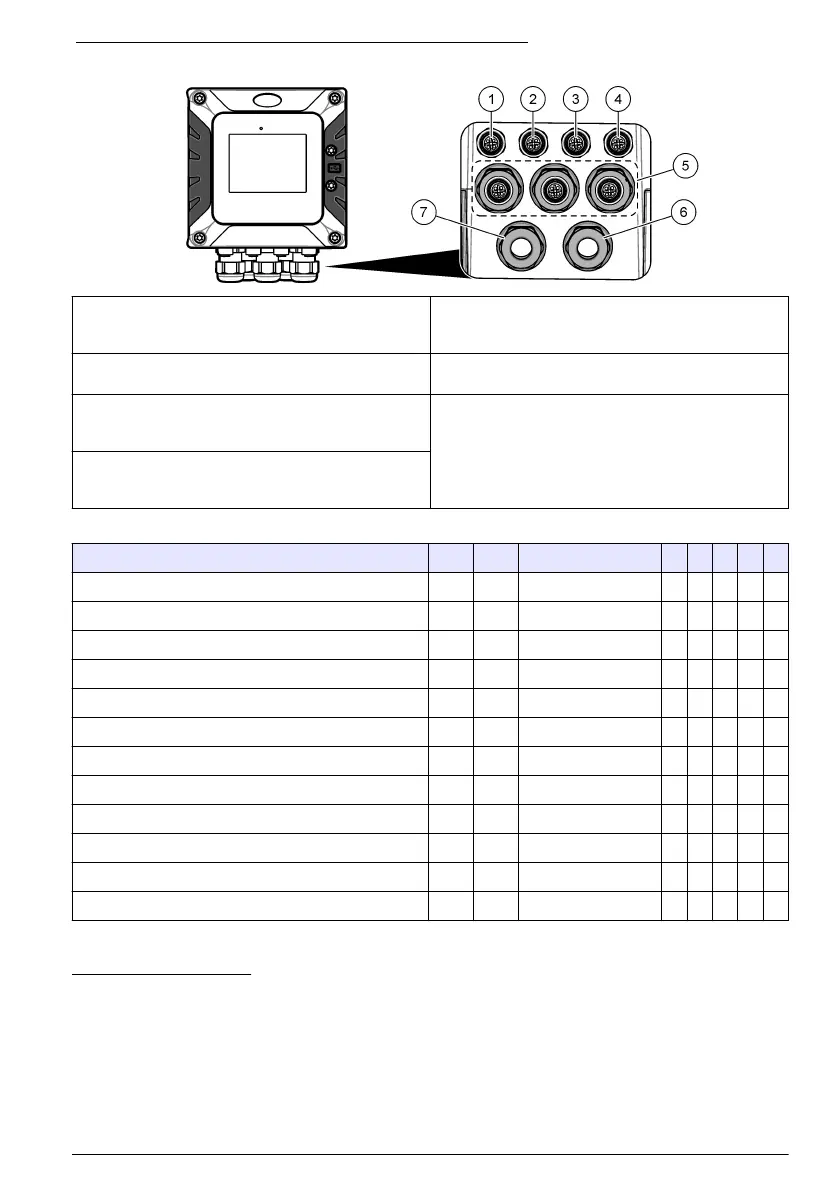

Abbildung 6 Elektrische Anschlüsse und Zugentlastungen
1 Ethernet-Anschluss (optional) für LAN-Port 1 oder
EtherNet/IP oder PROFINET-Anschluss
5 Zugentlastungsverschraubung für USB-Box und
Erweiterungsmodule: Analog-Ein-/Ausgänge,
Profibus DP
2 Ethernet-Anschluss (optional) für LAN-Port 2 oder
EtherNet/IP oder PROFINET-Anschluss
6 Netzkabel (oder Kabelverschraubung)
9
3 Digital-sc-Anschluss: Kanal 1. Optional: Analog-
Sensoranschluss zum Sensormodul oder Analog-
Eingangsverbindung zum 4-20-mA-Eingangsmodul
8
7 Zugentlastungsverschraubung für
Hochspannungsrelais
4 Digital-sc-Anschluss: Kanal 2. Optional: Analog-
Sensoranschluss zum Sensormodul oder Analog-
Eingangsverbindung zum 4-20-mA-Eingangsmodul
Tabelle 1 Optionen für jeden Anschluss und jede Verschraubung
Gerät 1
10
2 Option
11
3 4 5 6 7
Digital-sc-Sensor, Digital-sc-Gateway oder Analysator X X
Analogsensor X X
4–20 mA-Eingang X X
4–40 mA-Ausgang X
Profibus DP-Modul X
USB-Box X
LAN + LAN Grün Grün Splitten / Verkettung
LAN + Modbus TCP Grün Grün Splitten / Verkettung
EtherNet/IP Gelb Gelb Nur IEP
LAN + EtherNet/IP Grün Gelb Gemischtes IEP
PROFINET Gelb Gelb Nur IEP
LAN + PROFINET Grün Gelb Gemischtes IEP
8
Um einen Analogsensor oder einen 4-20-mA-Eingang an den Controller anzuschließen,
installieren Sie das entsprechende Erweiterungsmodul, soweit noch nicht installiert. Weitere
Informationen finden Sie in der mit dem Erweiterungsmodul mitgelieferten Dokumentation.
9
Das Netzkabel ist je nach Konfiguration des Controllers werkseitig montiert.
10
Ein Farbcode kennzeichnet die Anschlüsse. Die LAN-Anschlüsse sind grün. Die EtherNet/IP-
oder PROFINET-Anschlüsse sind gelb.
11
Weitere Informationen finden Sie im erweiterten Benutzerhandbuch auf der Website des
Herstellers.
