Hach SC4500 Basic User Manual

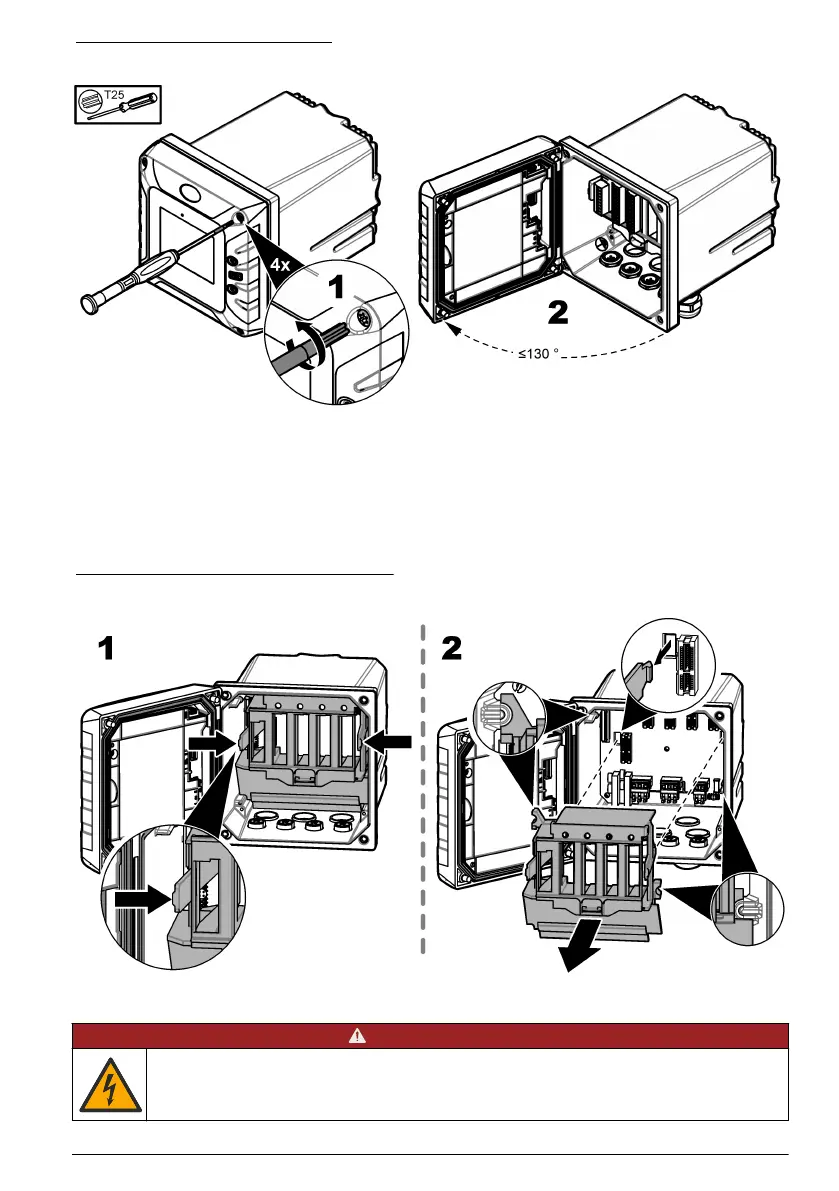

Фигура 7 Отворете контролера
4.3.3.2 Отстранете високонапреженовата бариера
Високонапреженовото опроводяване на контролера се намира зад високонапреженовата
бариера в корпуса му. Не отстранявайте бариерата при включено към контролера захранване.
Уверете се, че бариерата е инсталирана преди включването на захранването към контролера.
Отстранете високонапреженовата бариера, за да получите достъп до високонапреженовите
проводници. Направете справка с Фигура 8.
Фигура 8 Високонапреженова бариера
4.3.3.3 Опроводяване за захранването
О П А С Н О С Т
Опасност от токов удар по потребителя. Необходима е връзка със защитно заземяване (PE).
български 293

Hach SC4500 Specifications

General

Power Supply	100-240 VAC, 50/60 Hz
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure	Polycarbonate
Connectivity	Ethernet, USB
Enclosure Rating	IP66, NEMA 4X
Communication	HART, Profibus
Measurement Parameters	pH, ORP, conductivity, dissolved oxygen, turbidity
