Hach SC4500 - 4.3.5 Išplėtimo modulio įrengimas; 4.4 Dangtelio uždarymas

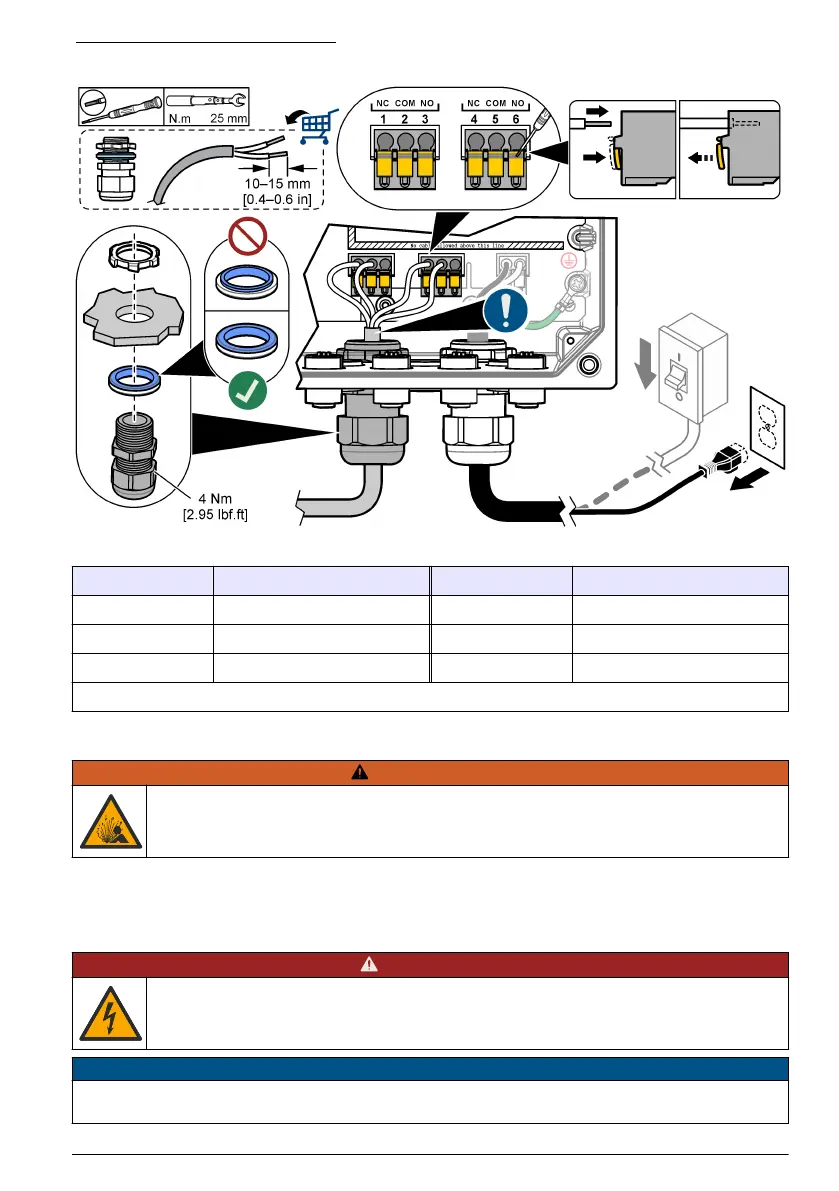

Paveikslėlis 10 Relių prijungimas
Lentelė 4 Laidų informacija – relės
Gnybtas Aprašas Gnybtas Aprašas
1 2 relė, NC 4 1 relė, NC
2 2 relė, bendroji 5 1 relė, bendroji
3 2 relė, NO 6 1 relė, NO
NC = paprastai uždara; NO = paprastai atvira
4.3.5 Išplėtimo modulio įrengimas
Į S P Ė J I M A S
Sprogimo pavojus. Šis vadovas yra tik apie bloko montavimą nepavojingoje vietoje. Norėdami
montuoti bloką pavojingose vietose, naudokitės tik instrukcijomis ir patvirtintu kontroliniu brėžiniu,
pateiktu montavimo pavojingose vietose vadove.
Valdikliui galima naudoti išplėtimo modulius, skirtus analoginėms išvestims, analoginėms įvestims ir
„Profibus“ ryšiui. Daugiau informacijos ieškokite dokumentacijoje, kurią gavote su išplėtimo moduliu.
4.4 Dangtelio uždarymas
P A V O J U S
Mirtino elektros smūgio pavojus. Aukštos įtampos valdiklio laidai yra prijungti už aukštos įtampos
apsaugos valdiklio gaubto viduje. Apsauga turi likti įstatyta, išskyrus tada, kai įstatomi moduliai arba
kai kvalifikuotas montavimo technikas jungia maitinimo, relių arba analoginių ir tinklo plokščių laidus.
P A S T A B A
Uždarykite valdiklio dangtelį ir tvirtai priveržkite dangtelio varžtus, kad užtikrintumėte korpuso aplinkos poveikio
klasę.
lietuvių kalba 369
