Hach SC4500 - 4.3.4 Anschließen der Hochspannungsrelais

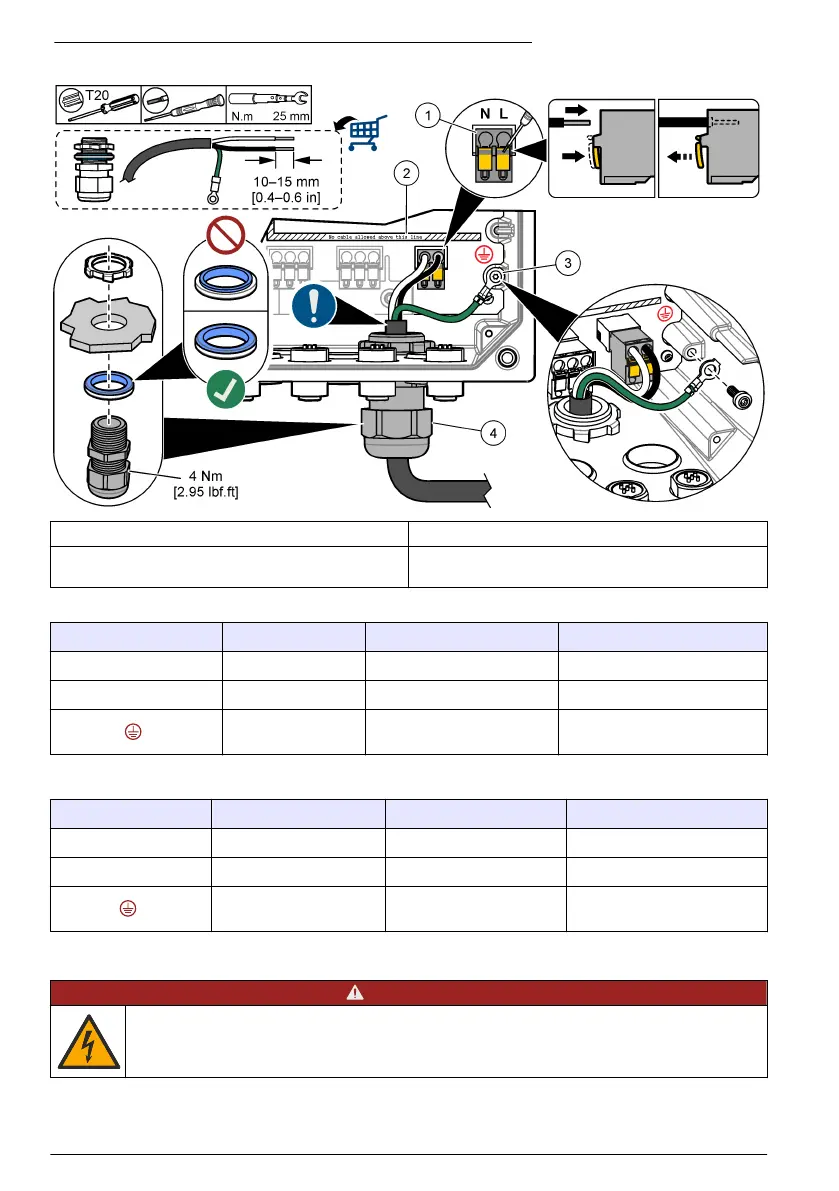

Abbildung 9 Anschließen einer Leitung oder eines Netzkabels
1 Wechsel- und Gleichstrom-Netzanschluss 3 Schutzleiter
2 Kabelgrenze: Oberhalb der Linie dürfen sich keine
Kabel befinden.
4 Kabelverschraubung für Netzkabel
Tabelle 2 Verdrahtungsinformationen – Netzstromversorgung
Anschlussklemme Beschreibung Farbe – Nordamerika Farbe – EU
L Heiß (Leitung 1) Schwarz Braun
N Neutralleiter (N) Weiß Blau
Schutzleiter Grün Grün mit gelben Streifen
Tabelle 3 Verdrahtungsinformationen – Gleichstrom
Anschlussklemme Beschreibung Farbe – Nordamerika Farbe – EU
L +24 VDC Rot Rot
N 24 VDC-Rückführung Schwarz Schwarz
Schutzleiter Grün Grün mit gelbem Streifen
4.3.4 Anschließen der Hochspannungsrelais
G E F A H R
Lebensgefahr durch Stromschlag. Trennen Sie das Gerät immer von der Spannungsversorgung,
bevor Sie elektrische Anschlüsse herstellen.
40 Deutsch
