Hach SC4500 Basic User Manual

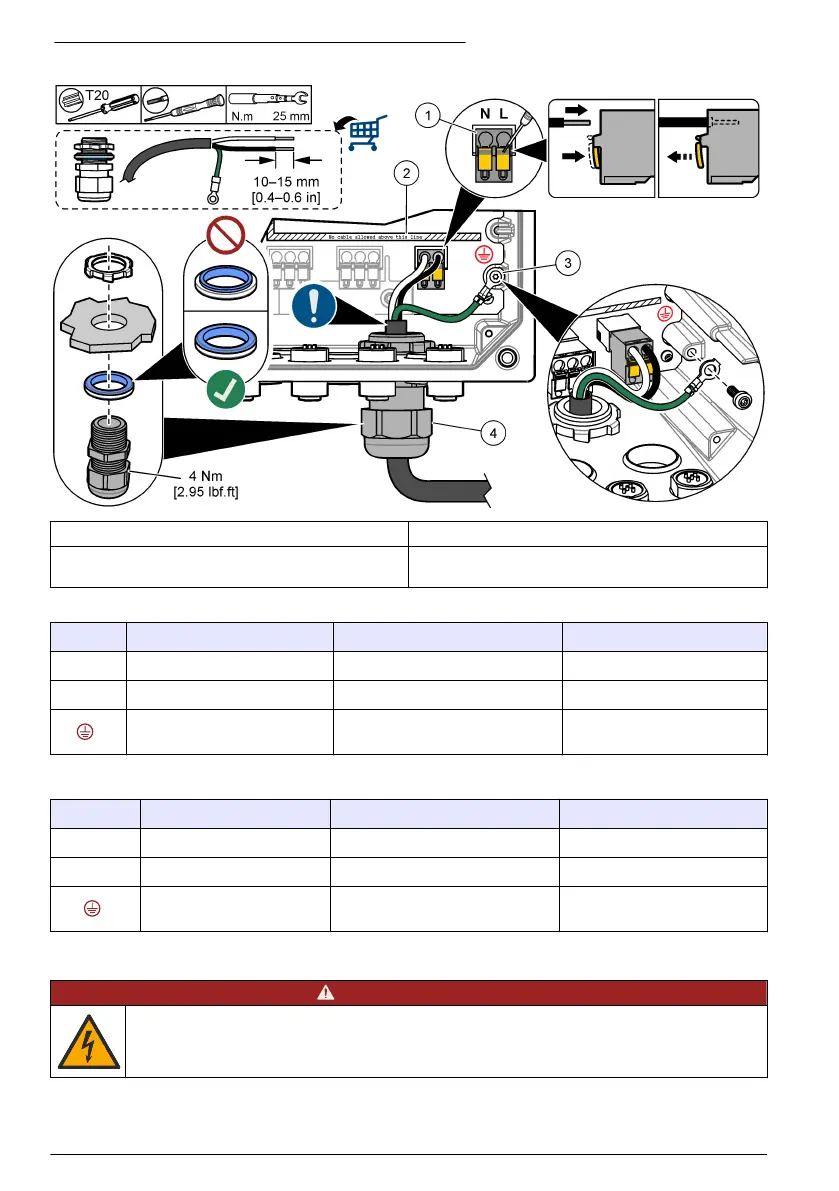

Obrázok 9 Pripojenie vodiča alebo napájacieho kábla
1 Napájacia koncovka AC a DC 3 Ochranné uzemnenie
2 Obmedzenie káblov: neumiestňujte káble vyššie,
ako je táto línia.
4 Spojka (alebo fiting odľahčenia napájacieho kábla)
Tabuľka 2 Informácie o rozvodoch – napájanie striedavým prúdom
Svorka Popis Farba – Severná Amerika Farba – EÚ
L Pod prúdom (vedenie 1) Čierny Hnedý
N Neutrálny vodič (N) Biely Modrý
Ochranné uzemnenie Zelený Zelený so žltým pruhom
Tabuľka 3 Informácie o káblových rozvodoch – napájanie jednosmerným prúdom
Svorka Popis Farba – Severná Amerika Farba – EÚ
L +24 V DC Červená Červená
N 24 V DC spät. Čierny Čierny
Ochranné uzemnenie Zelený Zelený so žltým pruhom
4.3.4 Pripojenie vysokonapäťových relé
N E B E Z P E Č I E
Nebezpečenstvo smrteľného úrazu elektrickým prúdom. Pred vykonaním elektrických pripojení vždy
odpojte zariadenie od napájania.
438 Slovenský jazyk

Hach SC4500 Specifications

General

Power Supply	100-240 VAC, 50/60 Hz
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure	Polycarbonate
Connectivity	Ethernet, USB
Enclosure Rating	IP66, NEMA 4X
Communication	HART, Profibus
Measurement Parameters	pH, ORP, conductivity, dissolved oxygen, turbidity
