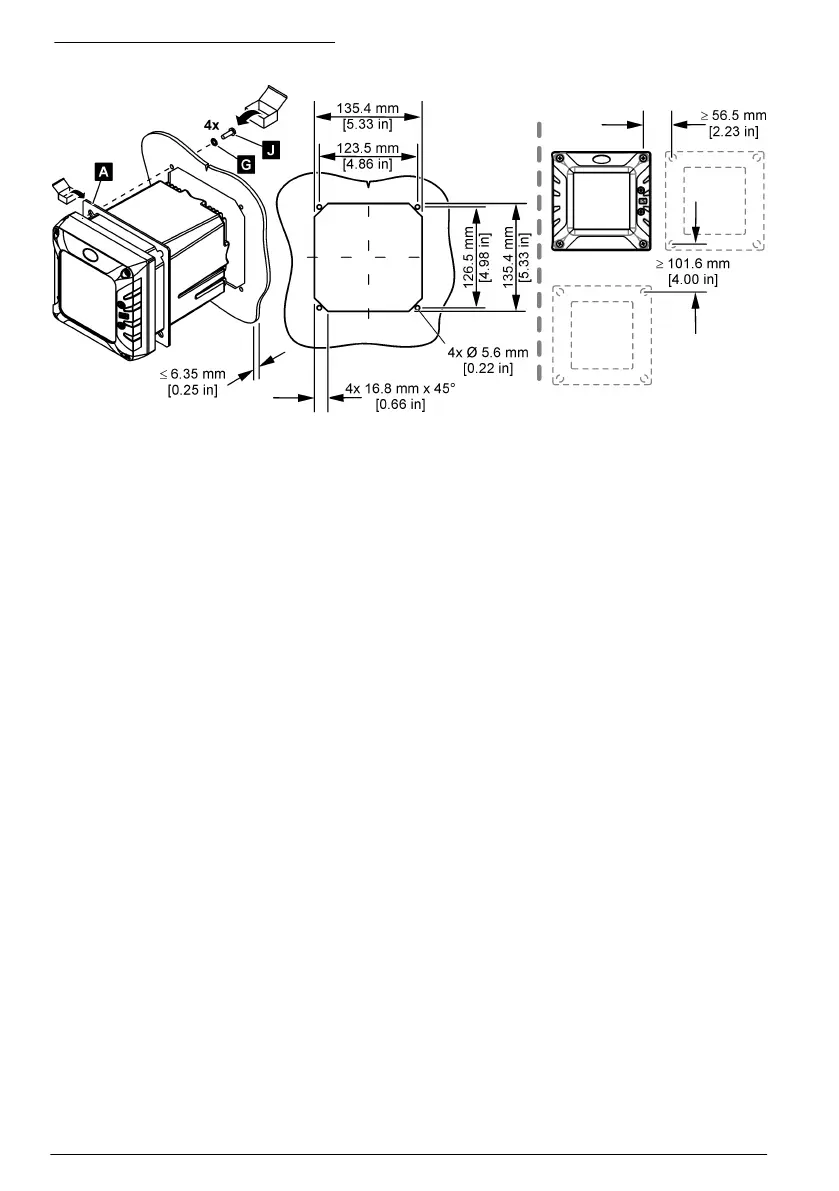

5. ábra Méretek panelre szereléshez
4.3 Elektromos üzembe helyezés
4.3.1 Elektromos csatlakozók és szerelvények
A 6. ábra a műszer elektromos csatlakozóit és szerelvényeit mutatja be. A ház környezeti
besorolásának fenntartása érdekében tartson zárócsatlakozót a nem használt kábelfeszültség-
mentesítőkön és csatlakozósapkát a nem használt csatlakozókon.
A konfigurációjától függően a vezérlő az alábbiakkal rendelkezik:
• Ethernet-csatlakozók (LAN), melyek internet-hozzáférést biztosítanak a vezérlő számára egy
ügyfélhálózaton keresztül.
• Ethernet-csatlakozók ipari Ethernet-protokollokhoz: EtherNet/IP vagy PROFINET.
• Digitális SC-csatlakozók digitális sc-érzékelők, digitális sc-átjárók és analizátorok számára.
A csatlakozók a színkódok alapján azonosíthatók. A LAN-csatlakozók zöldek. Az EtherNet/IP- vagy
PROFINET-csatlakozók sárgák. A digitális sc-érzékelő-csatlakozók feketék. Az egyes csatlakozókkal
és szerelvényekkel kapcsolatos opciókért lásd: 1. táblázat.
Megjegyzés: A vezérlő a szállításkor nem tartalmaz kábelfeszültség-mentesítőket. A felhasználónak külön kell
biztosítania a szükséges kábelfeszültség-mentesítőket. Lásd: .A további információkért tekintse meg a részletes
felhasználói útmutatót a gyártó weboldalán.
314
Magyar
