Hach SC4500 Basic User Manual

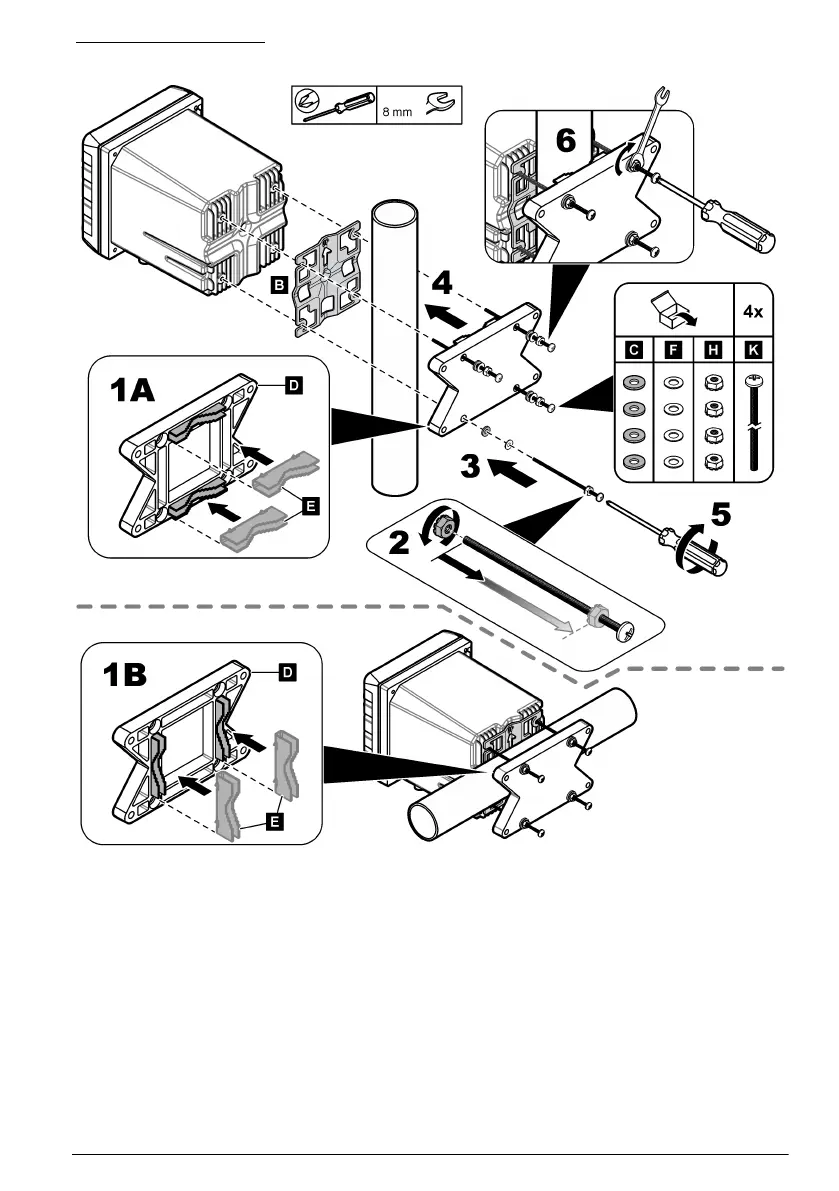

Figur 4 Stangmontering
4.2.3 Installer instrumentet på et panel
Et rektangulært hul er nødvendige til panelinstallation. Brug den medfølgende forseglingspakning til
panelmontering som skabelon til at skære hul i panelet. Husk at bruge skabelonen i op-position for at
montere kontrolenheden lodret. Se Figur 5.
BEMÆRK: Hvis beslaget (valgfrit) bruges til montering af panelet, skal du skubbe kontrolenheden gennem hullet i
panelet og derefter trække beslaget over kontrolenheden på bagsiden af panelet. Brug de fire 15 mm
rundhovedskruer (medfølger) til at sætte beslaget på kontrolenheden og fastgøre kontrolenheden til panelet.
Dansk
197

Hach SC4500 Specifications

General

Power Supply	100-240 VAC, 50/60 Hz
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure	Polycarbonate
Connectivity	Ethernet, USB
Enclosure Rating	IP66, NEMA 4X
Communication	HART, Profibus
Measurement Parameters	pH, ORP, conductivity, dissolved oxygen, turbidity
