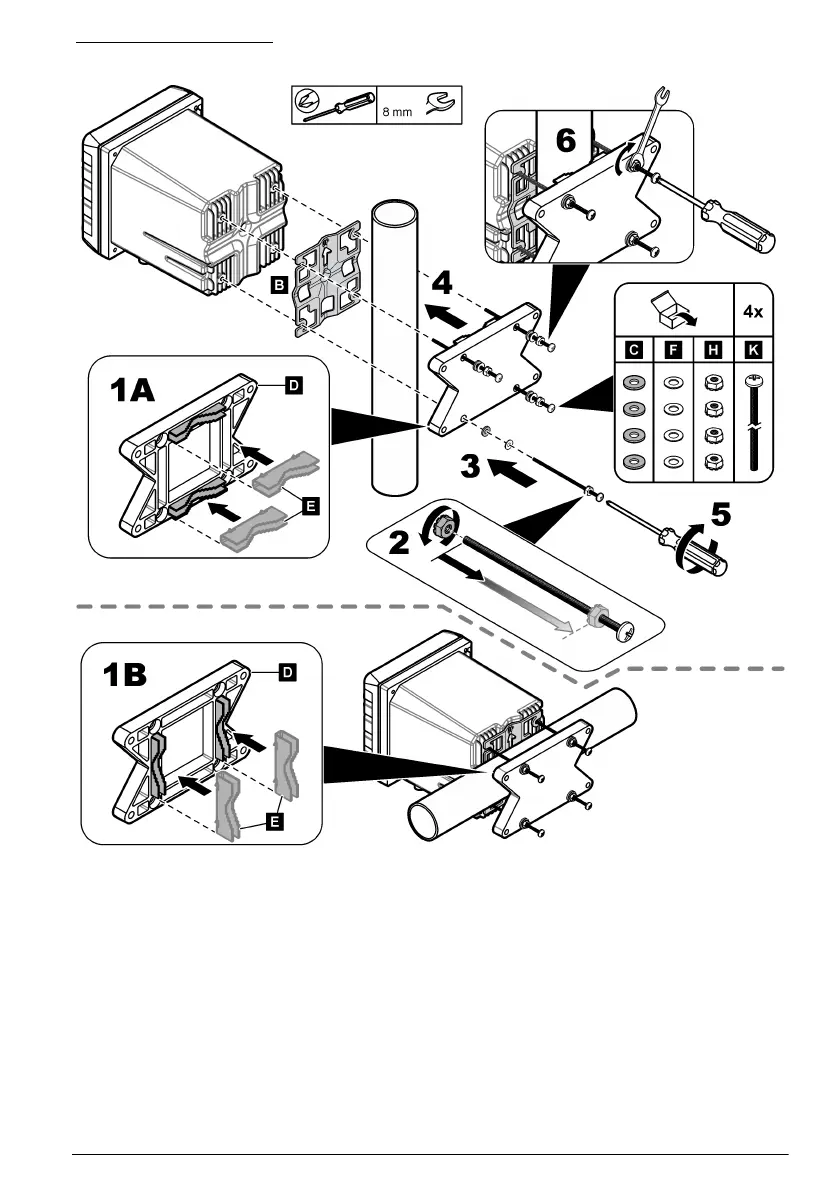

Slika 4 Montaža na šipku

4.2.3 Postavljanje instrumenta na ploču

Za postavljanje na ploču potreban je pravokutni otvor. Upotrijebite dostavljenu brtvu za montažu na

ploču kao predložak za izrezivanje otvora u ploči. Pobrinite se da je predložak postavljen u

uspravnom položaju kako biste upravljač montirali okomito. Pogledajte Slika 5.

Napomena: Ako za montiranje ploče koristite nosač (dodatna oprema), gurnite upravljač kroz otvor u ploči i zatim

postavite nosač preko upravljača na stražnjoj strani ploče. S pomoću četiri vijka od 15 mm zaobljene glave

(isporučeni) pričvrstite nosač na upravljač i pričvrstite upravljač na ploču.
