Hach SC4500 Basic User Manual

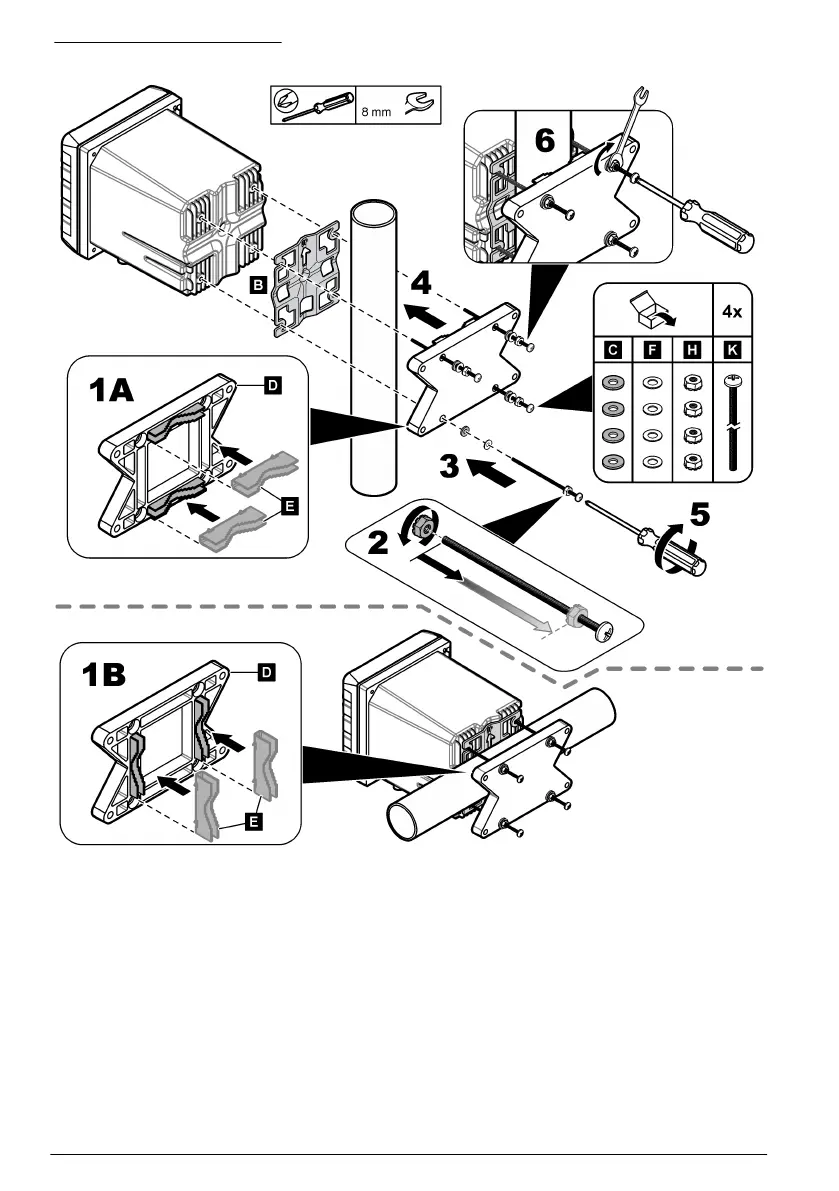

Figure 4 Montage sur un mât
4.2.3 Installer l'instrument dans un panneau
L'installation du panneau nécessite un trou rectangulaire. Utilisez le joint d'étanchéité fourni pour la
fixation sur panneau comme gabarit pour percer le trou dans le panneau. Veillez à utiliser le gabarit
orienté vers le haut pour installer le transmetteur à la verticale. Reportez-vous à Figure 5.
Remarque : En cas d'utilisation du support (optionnel) de fixation sur panneau, poussez le transmetteur dans
l'ouverture du panneau, puis faites glisser le support par-dessus le transmetteur à l'arrière du panneau. Utilisez les
quatre vis à tête cylindrique bombée de 15 mm (fournies) pour fixer le support au transmetteur et monter le
transmetteur sur le panneau.
80
Français

Hach SC4500 Specifications

General

Power Supply	100-240 VAC, 50/60 Hz
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure	Polycarbonate
Connectivity	Ethernet, USB
Enclosure Rating	IP66, NEMA 4X
Communication	HART, Profibus
Measurement Parameters	pH, ORP, conductivity, dissolved oxygen, turbidity
