• Ikke mindre end 0.75 mm
2
(18 AWG) med gældende isoleringsfarver i forhold til lokale kodekrav.
Fleksible kabelforbindelser skal have krympet beskyttelsesrør eller benstik på enden.
• Et strømkabel med et trebenet stik (med jordforbindelse), der passer til forsyningstilslutningen
• Tilsluttes via en kabelforskruning (trækaflastning), som holder strømkablet godt fast og lukker
kabinettet, når den er spændt
• Der ikke har en låseenhed på stikket
4.3.3.4 Tilslut leder eller netledning
B E M Æ R K N I N G
Producenten anbefaler brug af producentleverede elektriske komponenter, såsom strømkabel, stik og
trækaflastningsbeslag.
B E M Æ R K N I N G
Kontrollér at kabelhylsteret går gennem den indvendige side af kabinettet for at overholde de
miljømæssige krav til kabinettet.
Kontrolenheden kan sluttes til ledningsnettet med fast ledningsføring i leder eller med en netledning.
Uanset den anvendte ledning foretages tilslutningerne ved samme terminaler.
Strømkabelstikket bruges til at tilslutte og afbryde forbindelsen til kontrolenheden. For montering i
kabelrør bruges den lokale afbryder til at tilkoble og frakoble strømmen til kontrolenheden.
Se Figur 9 og Tabel 2 eller Tabel 3 for tilslutning af leder eller en netledning. Før hver ledning ind i
den relevante klemme, indtil isoleringen ligger ind mod stikket uden synlig uisoleret ledning. Hiv
forsigtigt efter indføring for at sikre, at tilslutningen er sikker. Om nødvendigt skal du fjerne stikket fra
PCBA for lettere kabelføring til terminalerne.
BEMÆRK: Sørg for, at alle kabler er under den kabel-grænse, der er trykt på PCBA for at forhindre interferens med
højspændingsbarriere. Se Figur 9.

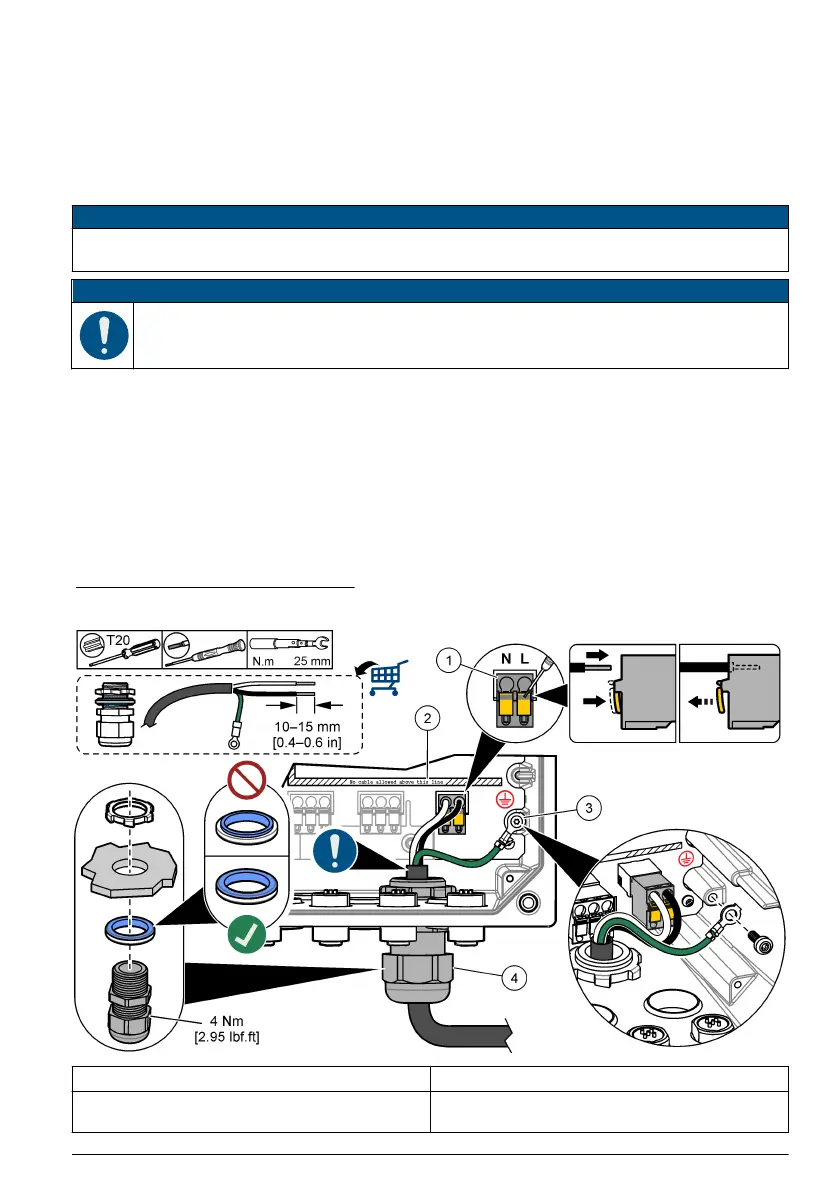

Figur 9 Tilslut leder eller netledning
1 AC- og DC-strømstik 3 Beskyttende jordstik
2 Kabelgrænse: Sæt ikke kabler over linjen. 4 Ledermuffe (eller trækaflastningsbeslag til
netledning)
Dansk 203
