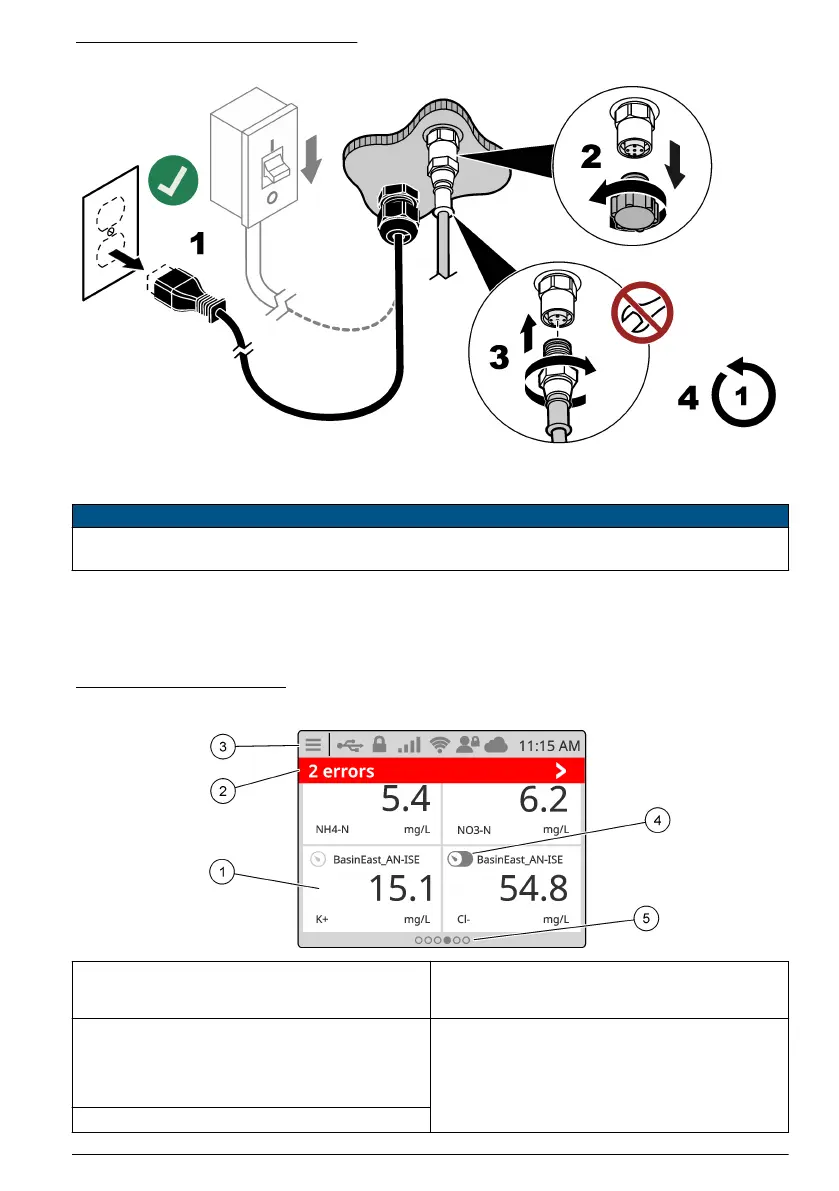

Rysunek 12 Podłączanie urządzenia
Rozdział 5 Interfejs użytkownika i nawigacja
P O W I A D O M I E N I E
Do poruszania się po ekranie nie należy używać końcówki długopisu ani ołówka (ani innych ostrych
przedmiotów), gdyż spowoduje to uszkodzenie wyświetlacza.
Rysunek 13 wyświetla przegląd ekranu głównego. Opisy ikon na wyświetlaczu zawiera Tabela 5.
Wyświetlacz urządzenia jest ekranem dotykowym. Funkcje na ekranie dotykowym należy wybierać
suchym i czystym opuszkiem palca. Aby zapobiec efektom przypadkowego dotknięcia, ekran jest
automatycznie blokowany po pewnym okresie bezczynności. Ekran włączy się ponownie
po dotknięciu go i przesunięciu po nim palcem.
Rysunek 13 Ekran główny
1 Okno pomiaru: wyświetla dane urządzenia,
a naciśnięcie przycisku powoduje wyświetlenie okna
szczegółów urządzenia.
4 Ikona Prognosys (opcjonalnie)
2 Pasek diagnostyczny: wyświetla komunikaty
systemowe i stany alarmowe, nacisnąć pasek, aby
wyświetlić błędy i ostrzeżenia systemowe.
Wyświetla zadania oczekujące i informacje
o systemie
5 Ikona karuzeli: przesunąć palcem po ekranie w lewo
lub w prawo, aby wyświetlić inne widoki ekranu.
3 Pasek stanu
Polski 231
