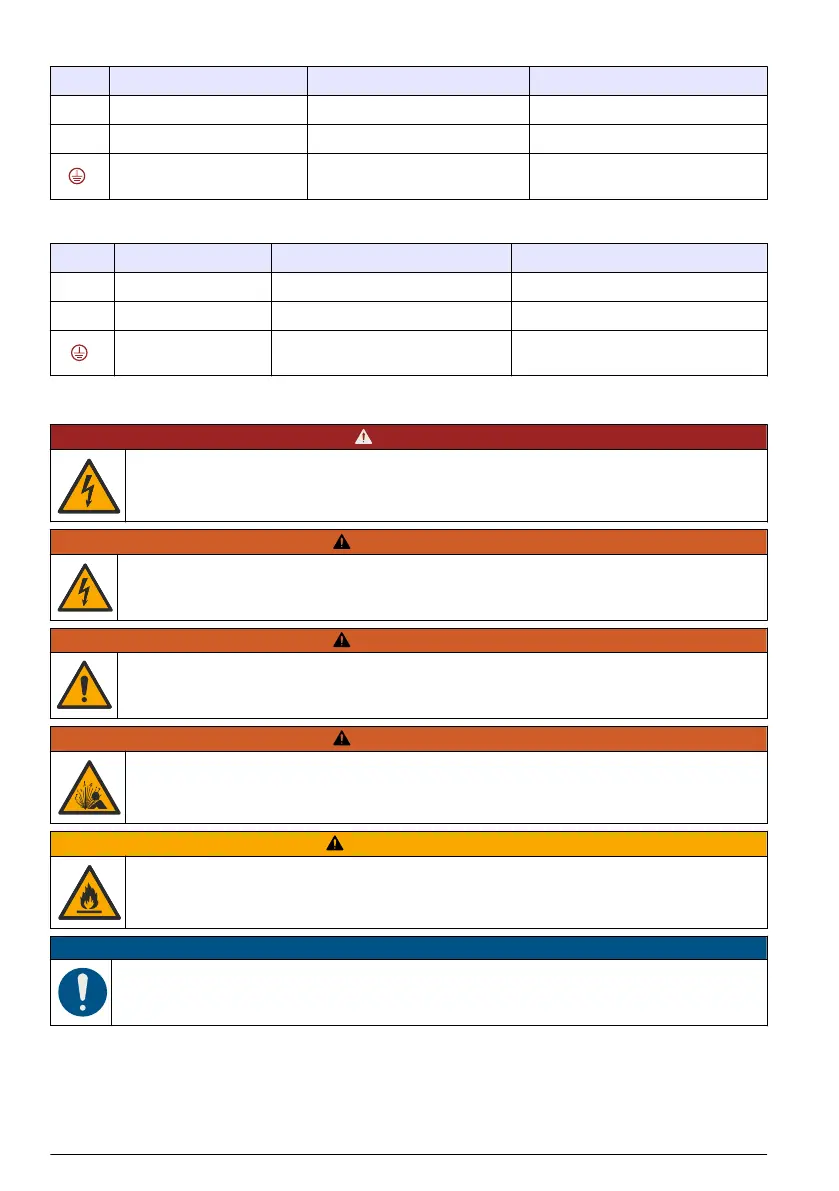

Taulukko 2 Johdotus—Verkkovirta (AC)
Liitin Kuvaus Väri – Pohjois-Amerikka Väri—EU
L Kuuma (jännitteinen 1) Musta Ruskea
N Nolla (N) Valkoinen Sininen
Suojamaadoitus Vihreä Vihreä, jossa keltainen raita
Taulukko 3 Johdotus – Verkkovirta (DC)
Liitin Kuvaus Väri – Pohjois-Amerikka Väri – EU
L +24 VDC Punainen Punainen
N 24 VDC paluu Musta Musta
Suojamaadoitus Vihreä Vihreä, jossa keltainen raita
4.3.4 Korkeajännitereleiden liittäminen
V A A R A
Tappavan sähköiskun vaara. Laitteesta on aina katkaistava virta ennen sähköliitäntöjen tekemistä.
V A R O I T U S
Sähköiskun vaara. Sähkö- ja releliittimet on tarkoitettu vain yhden johdon kytkentään. Älä liitä yhteen
liittimeen yhtä johtoa enempää.
V A R O I T U S
Tulipalon vaara. Älä ketjuta tavallisia releliitäntöjä tai hyppyjohdinta syöttövirtaliitännästä
mittauslaitteen sisäpuolella.
V A R O I T U S
Räjähdysvaara. Tämä käyttöopas on tarkoitettu vain laitteen asentamiseen vaarattomaan
ympäristöön. Jotta laitteen asentaminen vaaralliseen ympäristöön olisi turvallista, noudata vain
vaaralliseen ympäristöön asentamisen oppaassa annettuja ohjeita ja hyväksyttyjä kaaviokuvia.
V A R O T O I M I
Tulipalon vaara. Relekuormien on oltava resistiivisiä. Rajoita releiden virtaa aina ulkoisella sulakkeella
tai katkaisijalla. Noudata osassa Tekniset tiedot esiteltyjä releluokituksia.
H U O M A U T U S
Varmista, että kaapelin suojus kulkee kotelon sisäosan läpi, jotta kotelon ympäristöluokitus säilyy.
Laitteessa on kaksi relettä, joissa ei ole virtaa ja joissa kummassakin on yksinapainen vaihtokytkin.
Vaihtovirtaohjaimien johdotuskoteloa ei ole tarkoitettu yli 264 VAC:n jänniteliitännöille.
Releliitännät sijaitsevat korkeajännitesuojan takana ohjaimen kotelossa. Älä poista suojaa, kun
releliitännät saavat virtaa. Älä syötä virtaa releliitäntöihin, kun suojaa ei ole asennettu.
272
Suomi
