Liitä kumpikin rele tarvittaessa ohjaus- tai hälytyslaitteeseen. Katso Kuva 10 ja Taulukko 4, joissa on
tietoja releiden liittämisestä. Katso lisätietoja valmistajan sivustolla olevasta laajennetusta
käyttöoppaasta.
Katso releen tiedot kohdasta Tekniset tiedot sivulla 257. Releet on eristetty toisistaan ja
matalajännitteisistä tulo-/lähtöpiireistä.
Virta- ja reletulppien johtojen suurin nimelliskoko on 1,5 mm
2
(16 AWG). Releliittimiin sopii
0,75–1,5 mm
2
:n (18–16 AWG) johto (määräytyy kuorman mukaan). Käytä johtoa, jonka
eristysluokitus on vähintään 300 VAC. Asenna kukin johto asianmukaiseen liittimeen, kunnes eristys
tulee liitintä vasten eikä paljasta johtoa ole näkyvissä. Varmista kytkennän turvallisuus vetämällä
johdosta kevyesti. Irrota liitin tarvittaessa piirilevystä, jotta liitäntöjen johdotus on helpompi tehdä.
Taipuisien johtojen päässä on oltava puristusholkki tai nastatyyppinen liitin.
Huomautus: Varmista, että kaikki kaapelit pysyvät piirilevyyn painetun kaapelirajaviivan alapuolella, jotta vältytään
korkeajännitesuojan aiheuttamilta häiriöiltä.
Relekoskettimien virran on oltava 5 A (vain resistiivinen kuorma), 1 250 VA 125 W (vain resistiivinen
kuorma) tai vähemmän. Varmista, että käytettävissä on toinen kytkin, jolla releiden virran voi
katkaista paikallisesti hätätilanteessa tai huoltoa varten.
Käytä vaihtovirtaohjaimien releissä korkeaa jännitettä. Käytä tasavirtaohjaimien releissä matalaa
jännitettä. Katso releen tiedot kohdasta Tekniset tiedot sivulla 257. Älä käytä korkeaa ja matalaa
jännitettä sekaisin.
Pysyvästi liitetyissä käyttökohteissa releliittimien verkkovirtaliitäntöjen eristysluokituksen on oltava
vähintään 300 V, 90 °C (194 °F). Virtajohdolla verkkovirtaan liitetyissä liittimissä on oltava
kaksoiseristys luokitukseltaan 300 V, 90 °C (194 °F) sekä sisä- että ulkokerroksissa.

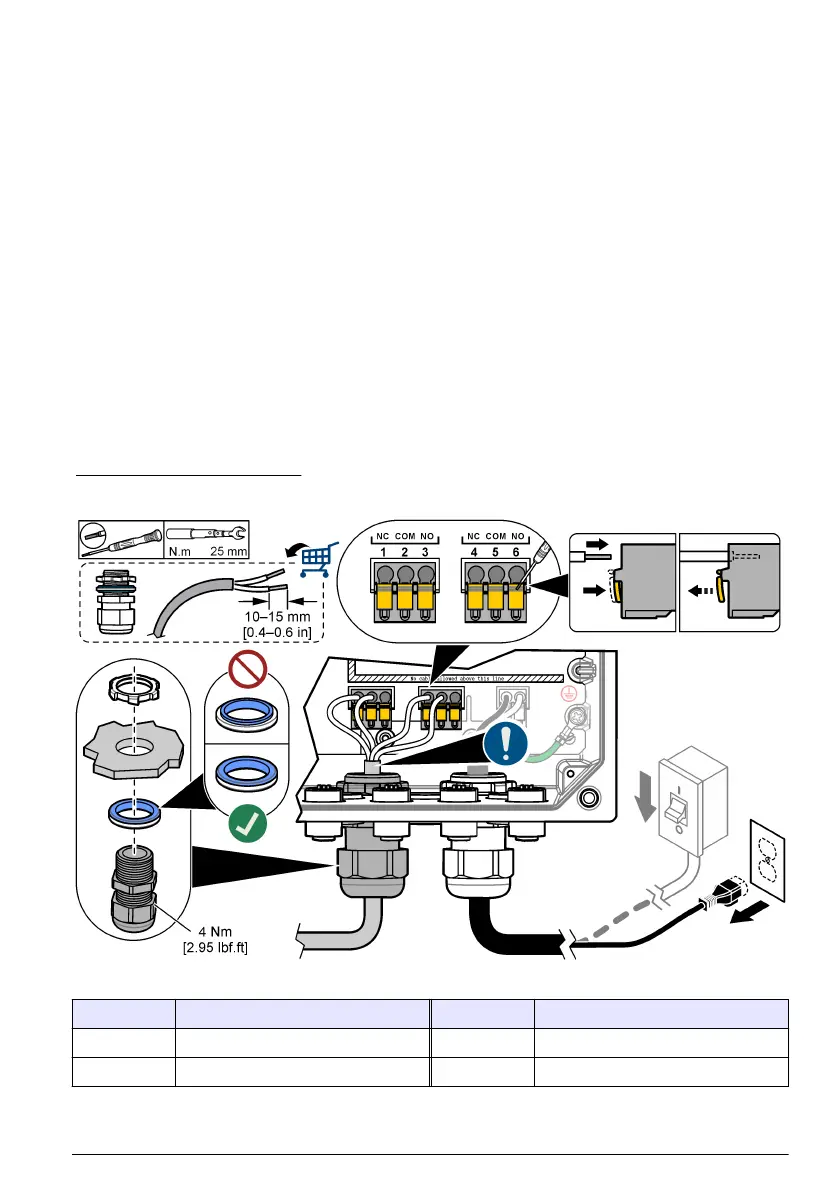

Kuva 10 Releiden liittäminen
Taulukko 4 Johdotus – releet
Liitin Kuvaus Liitin Kuvaus
1 Rele 2, NC 4 Rele 1, NC
2 Rele 2, yhteinen 5 Rele 1, yhteinen
