3.4 Toote osad
Veenduge, et olete kõik osad kätte saanud. Vt Joonis 2. Kui mõned esemed puuduvad või on
kahjustatud, siis pöörduge kohe tootja või müügiesindaja poole.

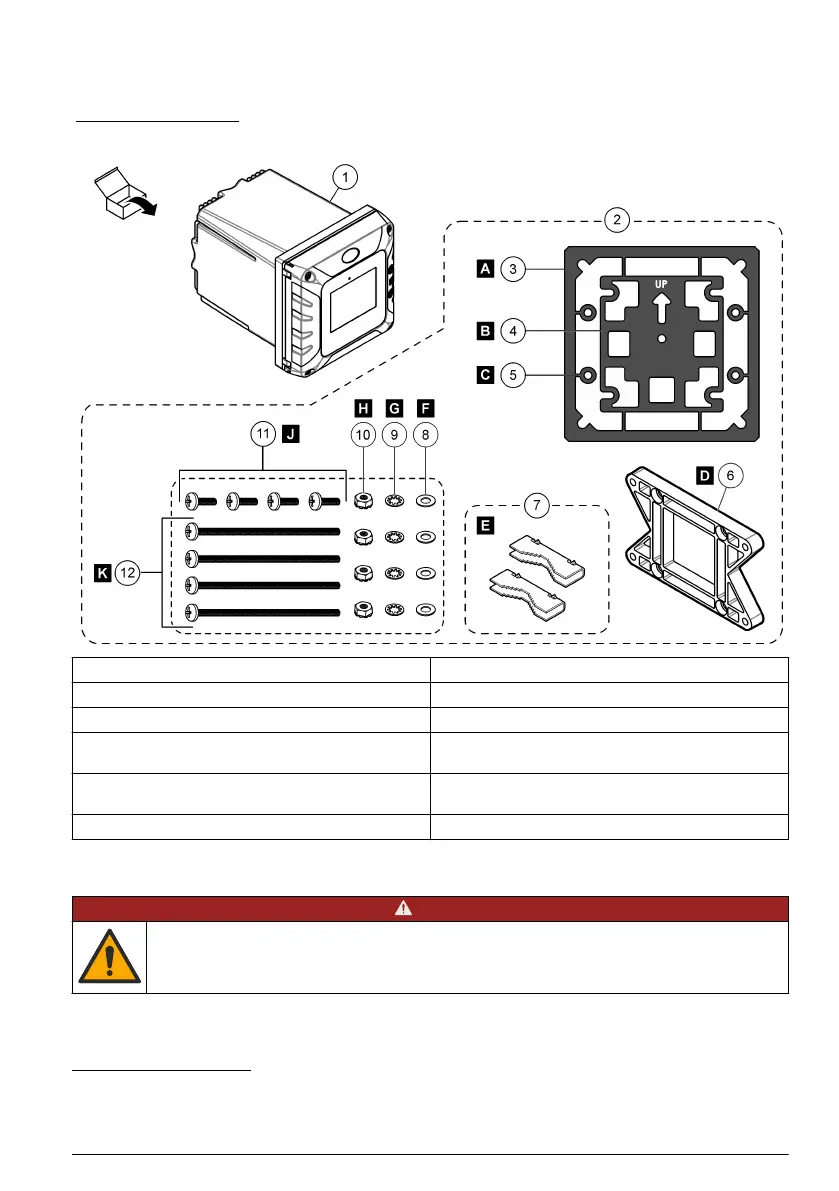

Joonis 2 Toote osad
1 Kontroller SC4500 7 Kinnitusjalg (kinnituskronsteini siseosad) (2x)
2 Kinnitusriistvara 8 Lameseib, ¼-tolline ID (4x)
3 Paneelile kinnitamise tihend, neopreen 9 Lukustusseib, ¼-tolline ID (4x)
4 Vibratsiooni isoleerimise tihend toru külge
paigaldamiseks
10 Kepsi mutter, M5 x 0,8 (4x)
5 Vibratsiooni isoleerimise seib toru külge
paigaldamiseks (4x)
11 Madalpeakruvid, M5 x 0,8 x 15 mm (4x)
6 Klamber seina ja toru külge kinnitamiseks
6
12 Madalpeakruvid, M5 x 0,8 x 100 mm (4x)
7
Osa 4 Paigaldamine
O H T
Erinevad ohud. Selles dokumendi osas kirjeldatud toiminguid tohivad teha vaid pädevad töötajad.
6
Valikulisena on saadaval kronstein paneeli külge kinnitamiseks. Vahetusosade ja tarvikute osas
vt põhjalikumat kasutusjuhendit.
7
Kasutatakse muutuva läbimõõduga torule kinnitamisega paigaldistes.
