I collegamenti dei terminali relè al circuito della rete elettrica in applicazioni con collegamento
permanente devono avere un isolamento con capacità di almeno 300 V, 90°C (194°F). I collegamenti
terminali al circuito della rete elettrica con un cavo di alimentazione devono avere un doppio
isolamento e una capacità di 300 V, 90°C (194°F) sia per il livello di isolamento interno che esterno.

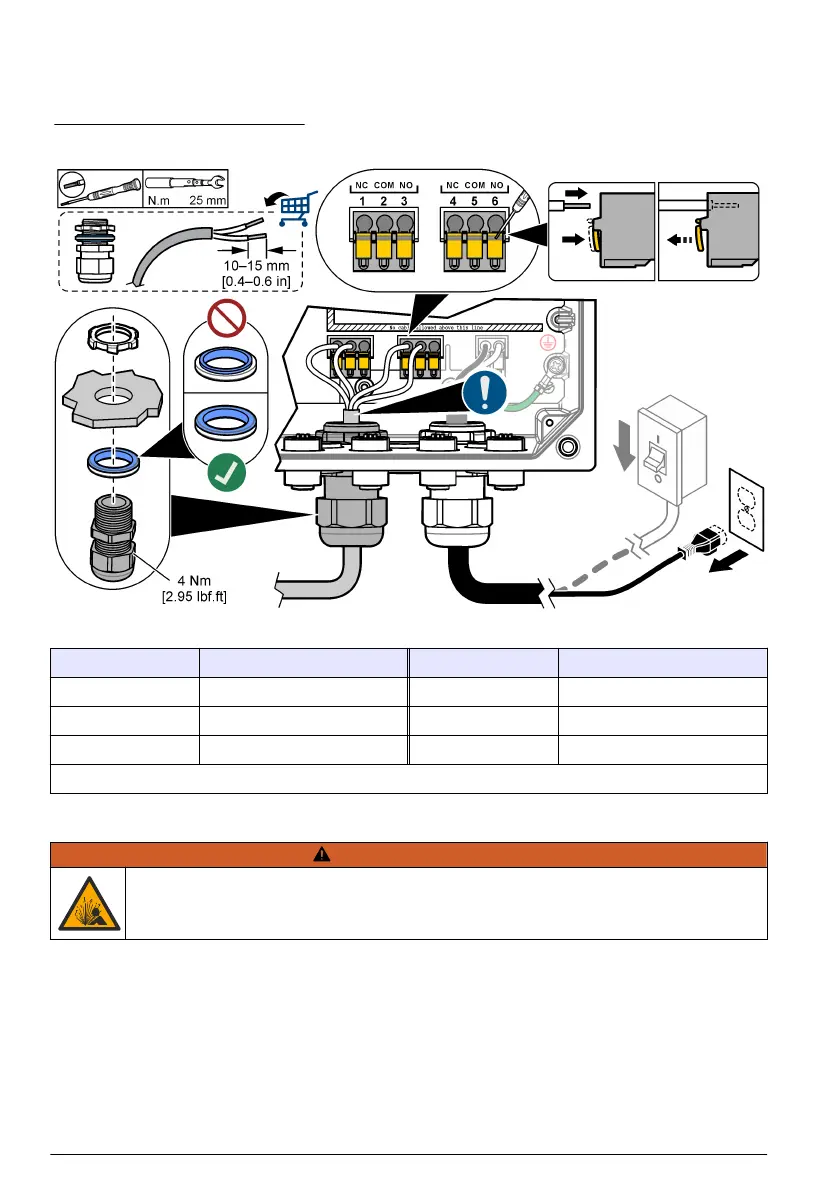

Figura 10 Collegamento dei relè
Tabella 4 Informazioni sul cablaggio — relè
Terminale Descrizione Terminale Descrizione
1 Relè 2, NC 4 Relè 1, NC
2 Relè 2, comune 5 Relè 1, comune
3 Relè 2, NA 6 Relè 1, NA
NC = normalmente chiuso; NA = normalmente aperto
4.3.5 Installazione di un modulo di espansione
A V V E R T E N Z A
Pericolo di esplosione. Questo manuale è destinato solo all'installazione dell'unità in una posizione
non pericolosa. Per l'installazione dell'unità in posizioni pericolose, utilizzare solo le istruzioni e il
disegno di controllo approvato disponibile nel manuale di installazione in luoghi pericolosi.
Per questo controller sono disponibili moduli di espansione per uscite analogiche, uscite analogiche,
sensori analogici e comunicazione Profibus. Per ulteriori informazioni, fare riferimento alla
documentazione fornita con il modulo di espansione.
