4.4 Chiusura del coperchio
P E R I C O L O
Pericolo di folgorazione. Il cablaggio ad alta tensione del controller è collegato dietro la barriera di alta
tensione, nell'alloggiamento del controller. La barriera deve rimanere sempre montata eccetto durante
l'installazione dei moduli oppure durante il cablaggio dell'alimentazione, dei relè o delle schede
analogiche o di rete da parte di un tecnico qualificato.
A V V I S O
Chiudere il coperchio del controller e verificare che le viti del coperchio siano serrate, per mantenere inalterato il
valore nominale dell'involucro.
Dopo aver creato i collegamenti dell'alimentazione, installare la protezione per l'alta tensione.
Verificare che la protezione per l'alta tensione sia posizionata correttamente sulle guide dell'involucro
e che sia montata sul PCBA principale. Assicurarsi che la parte inferiore della protezione per l'alta
tensione (labbro in gomma morbida) sia installata correttamente e non presenti deformazioni. Fare
riferimento a Figura 11.
Chiudere il coperchio del controller. Serrare le viti del coperchio con una coppia di 2 Nm (17.70 lbf-
in). Fare riferimento a Figura 7 a pagina 61.

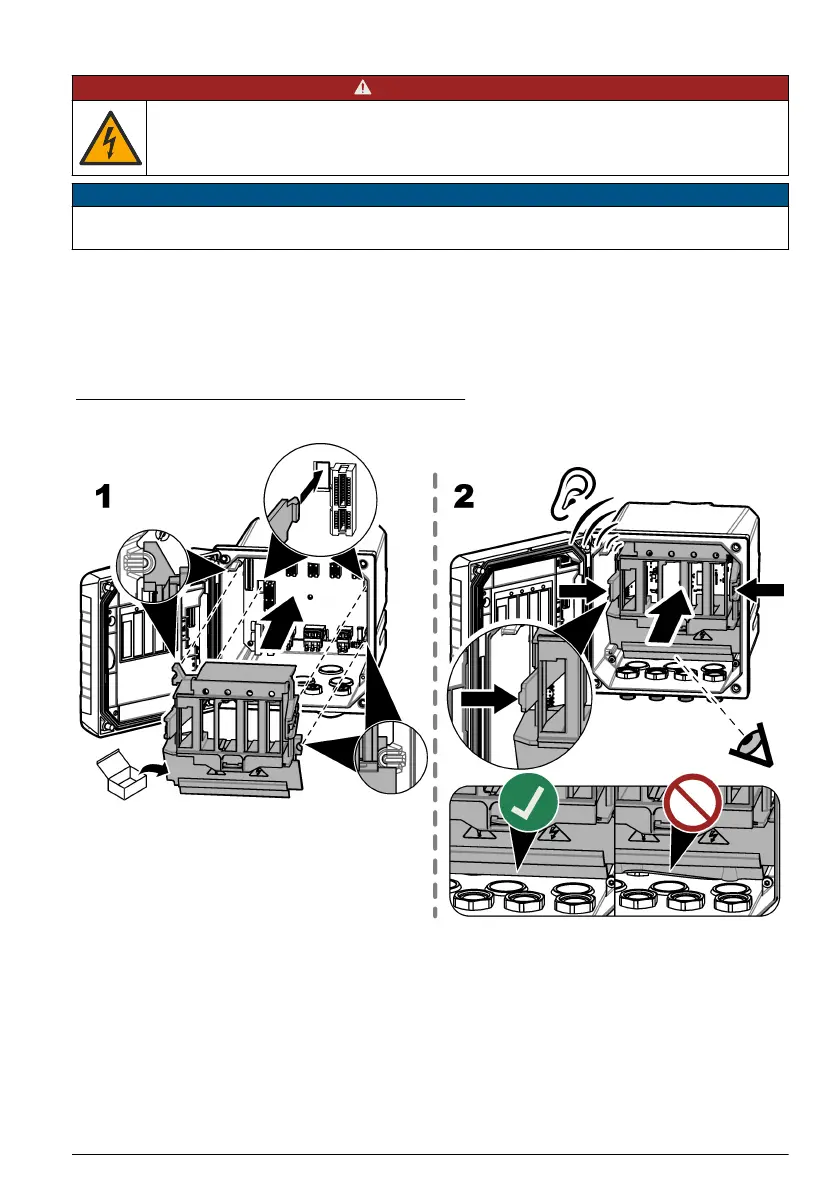

Figura 11 Installare la protezione per alta tensione
4.5 Collegamento di dispositivi di misurazione
Collegare i dispositivi digitali (ad es., sensori e analizzatori) ai connettori del dispositivo sullo
strumento. Fare riferimento a Figura 12. Conservare i cappucci dei connettori del dispositivo per
poterli riutilizzare in futuro.
Assicurarsi che i cavi del dispositivo non costituiscano un pericolo di inciampo e che non siano
piegati in modo brusco.
Italiano
67
