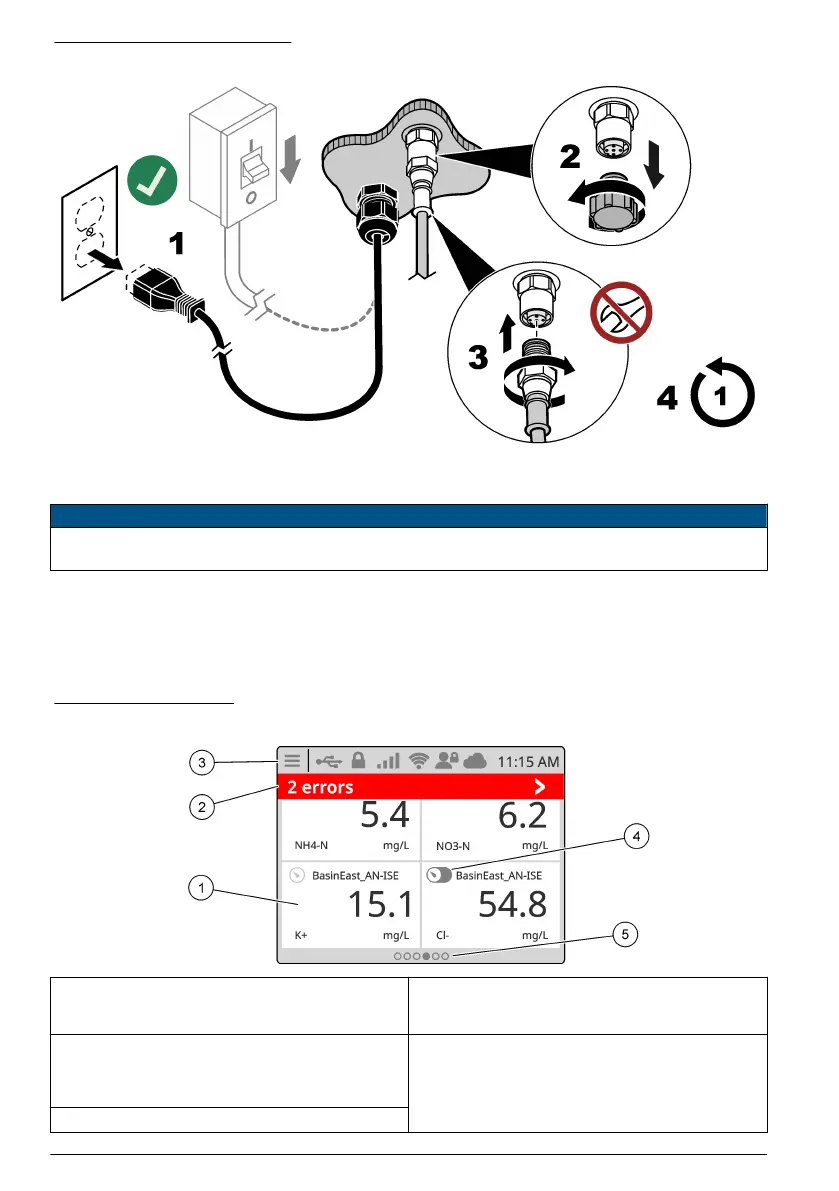

Slika 12 Priključivanje uređaja
Odjeljak 5 Korisničko sučelje i navigacija
O B A V I J E S T
Nemojte upotrebljavati vrhove kemijske ili olovke za pisanje ili druge oštre predmete za izvršavanje odabira na
zaslonu jer bi moglo doći do oštećenja zaslona.
Slika 13 prikazuje pregled početnog zaslona. Pogledajte Tablica 5 za opise ikona na zaslonu.
Zaslon instrumenta dodirni je zaslon. Za navigiranje funkcijama dodirni zaslon upotrebljavajte samo
čistim, suhim vrhovima prstiju. Kako biste spriječili neželjene dodire, zaslon se automatski zaključa
nakon razdoblja neaktivnosti. Dodirnite zaslon i prijeđite prstom prema gore kako biste ga ponovno
aktivirali.
Slika 13 Glavni zaslon
1 Prozor mjerenja: prikazuje podatke o uređaju,
pritisnite na pločicu kako bi se prikazao prozor s
detaljima o uređaju.
4 Ikona Prognosys (dodatno)
2 Traka dijagnostike: prikazuje poruke o sustavu i
stanju alarma, pritisnite na traku kako biste vidjeli
greške sustava i upozorenja. Prikazuje zadatke na
čekanju i informacije o sustavu
5 Ikona držača: prijeđite prstom po zaslonu ulijevo ili
udesno kako bi se prikazali ostali pregledi.
3 Traka statusa
