Hach SC4500 - 4.3.4 Het hoogspanningsrelais aansluiten

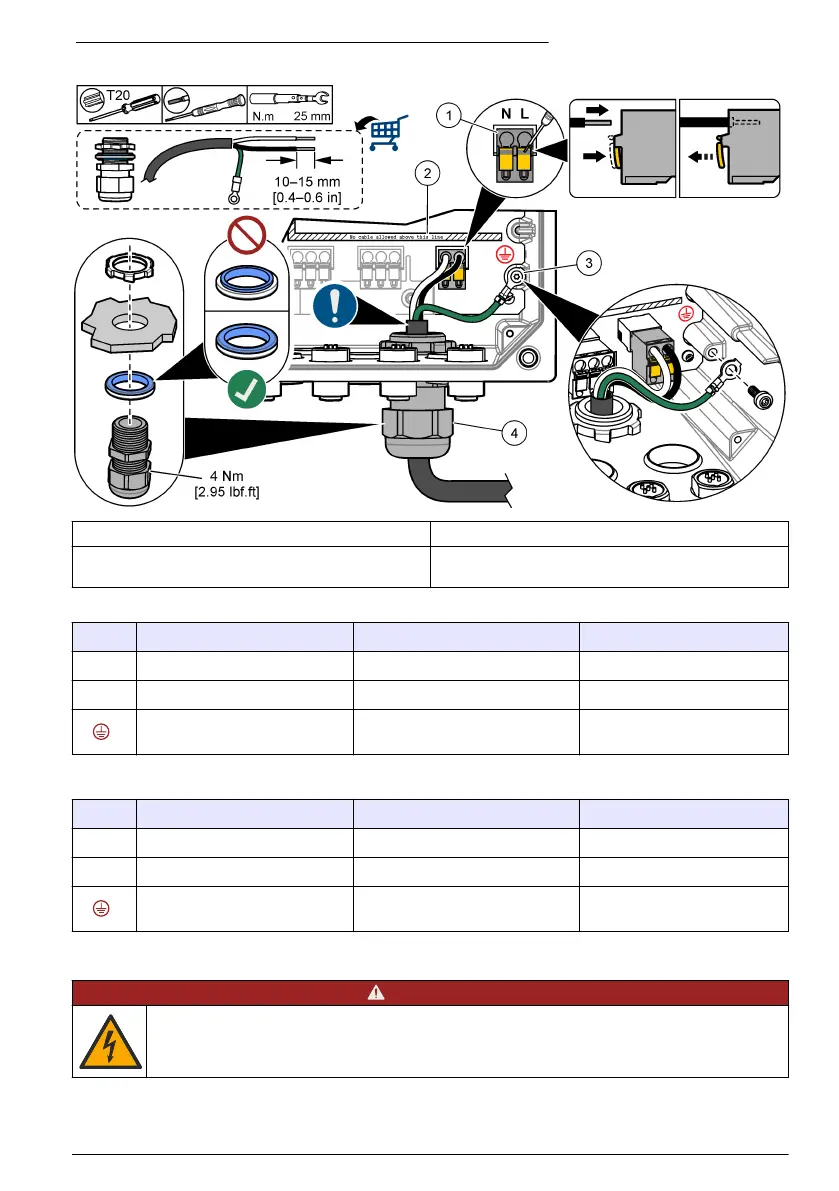

Afbeelding 9 Kabelbuis of een netspanningssnoer aansluiten
1 AC- en DC-voedingsconnector 3 Beschermende aarding
2 Kabellimiet: Laat geen kabels boven deze lijn
komen.
4 Geleidingshub (of fitting van trekontlasting voor
netspanningssnoer)
Tabel 2 Informatie over bedrading — netvoeding
Klem Beschrijving Kleur – Noord-Amerika Kleur – EU
L Hot (lijn 1) Zwart Bruin
N Neutraal (N) Wit Blauw
Beschermende aarding Groen Groen met gele streep
Tabel 3 Bedradingsinformatie — DC-voeding
Klem Beschrijving Kleur – Noord-Amerika Kleur – EU
L +24 V DC Rood Rood
N 24 V DC retour Zwart Zwart
Beschermende aarding Groen Groen met gele streep
4.3.4 Het hoogspanningsrelais aansluiten
G E V A A R
Elektrocutiegevaar. Koppel altijd het instrument los van de netvoeding voordat u elektrische
aansluitingen tot stand brengt.
Nederlands 181
