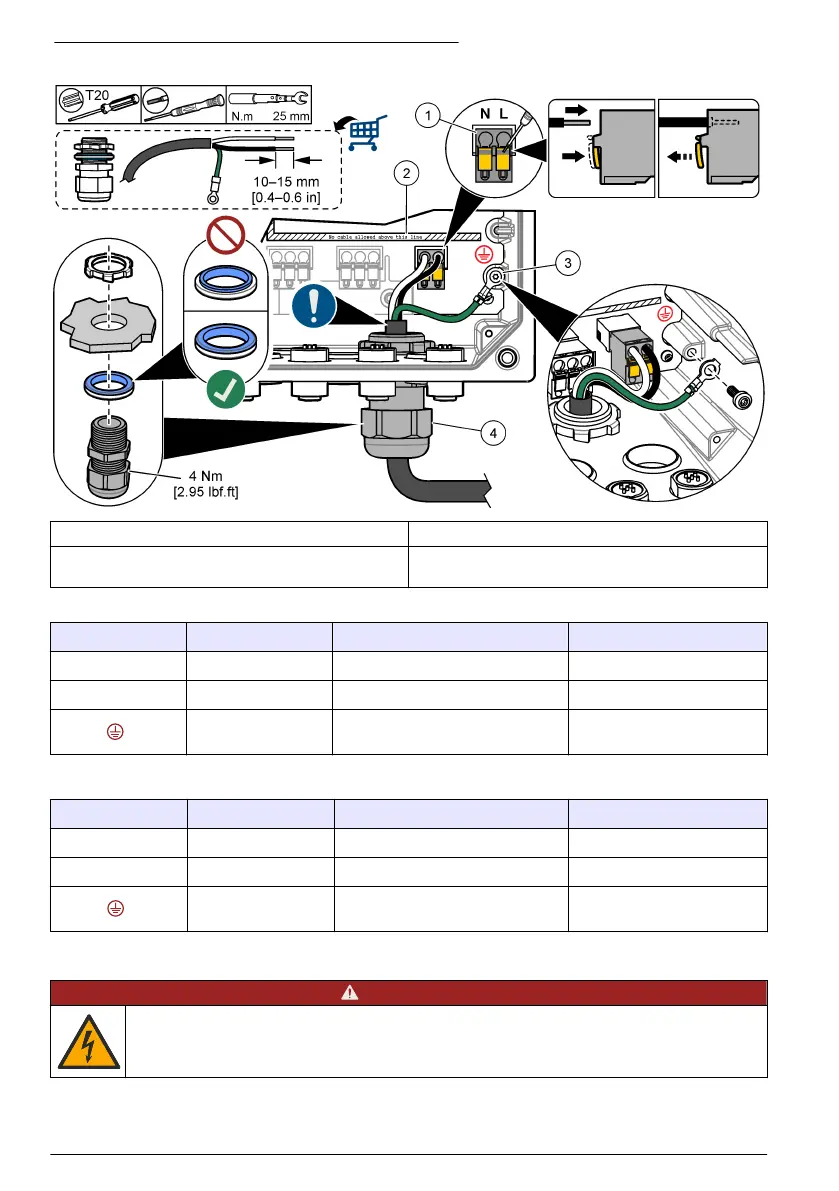

9. ábra Védőcső vagy hálózati kábel csatlakoztatása
1 AC és DC tápcsatlakozó 3 Védőföldelés
2 Kábelhatárvonal: a vezetékek nem érhetnek a
határvonalon túlra.
4 Csőagy (vagy tömszelence a hálózati kábel
számára)
2. táblázat Vezetékezéssel kapcsolatos információk – váltóáram
Csatlakozó Leírás Szín (Észak-Amerika) Szín (EU)
L Fázis (1. ág) Fekete Barna
N Nulla (N) Fehér Kék
Védőföldelés Zöld Zöld, sárga csíkkal
3. táblázat Vezetékezéssel kapcsolatos információk – egyenáram
Csatlakozó Leírás Szín (Észak-Amerika) Szín (EU)
L +24 V DC Piros Piros
N 24 V föld Fekete Fekete
Védőföldelés Zöld Zöld, sárga csíkkal
4.3.4 A nagyfeszültségű relék csatlakoztatása
V E S Z É L Y
Halálos áramütés veszélye. Mindig áramtalanítsa a műszert, mielőtt elektromosan csatlakoztatja.
