3.4 Součásti výrobku
Ujistěte se, že byly dodány všechny součásti. Viz část Obr. 2. Pokud některé položky chybí nebo
jsou poškozené, ihned se obraťte na výrobce nebo příslušného obchodního zástupce.

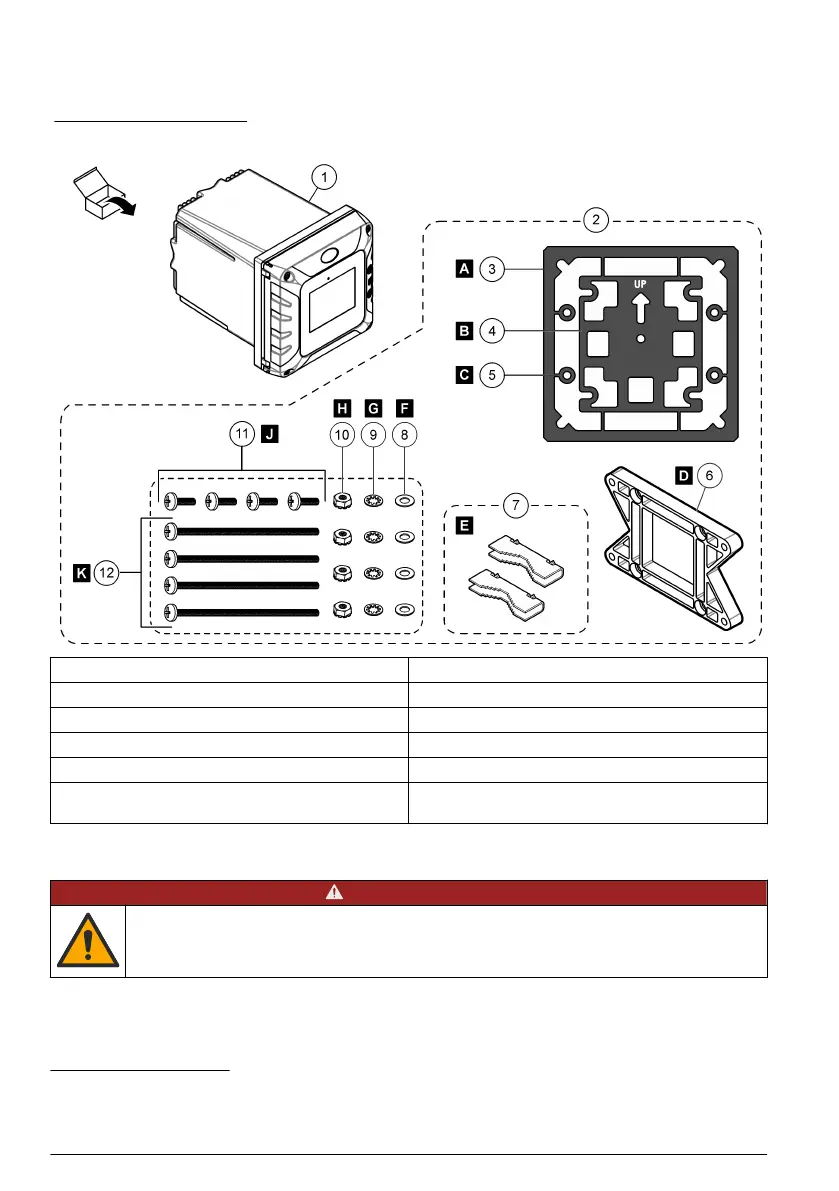

Obr. 2 Součásti výrobku
1 Kontrolér SC4500 7 Montážní nožka (vložky pro montážní držák) (2x)
2 Montážní materiál 8 Plochá podložka, vnitřní průměr 1/4" (4x)
3 Těsnění pro upevnění na panel, neopren 9 Pojistná podložka, vnitřní průměr 1/4" (4x)
4 Antivibrační těsnění pro upevnění na tyč 10 Šestihranná pojistná matice, M5 x 0,8 (4x)
5 Antivibrační podložka pro upevnění na tyč (4x) 11 Šrouby s křížovou drážkou, M5 x 0,8 x 15 mm (4x)
6 Držák pro upevnění na stěnu nebo k tyči
6
12 Šrouby s křížovou drážkou,
M5 x 0,8 x 100 mm (4x)
7
Kapitola 4 Instalace
N E B E Z P E Č Í
Různá nebezpečí. Práce uvedené v tomto oddíle dokumentu smí provádět pouze dostatečně
kvalifikovaný personál.
6
Držák pro montáž na panel je k dispozici jako volitelné příslušenství. V rozšířené uživatelské
příručce najdete náhradní díly a příslušenství.
7
Používají se k instalacím na tyče různého průměru.
