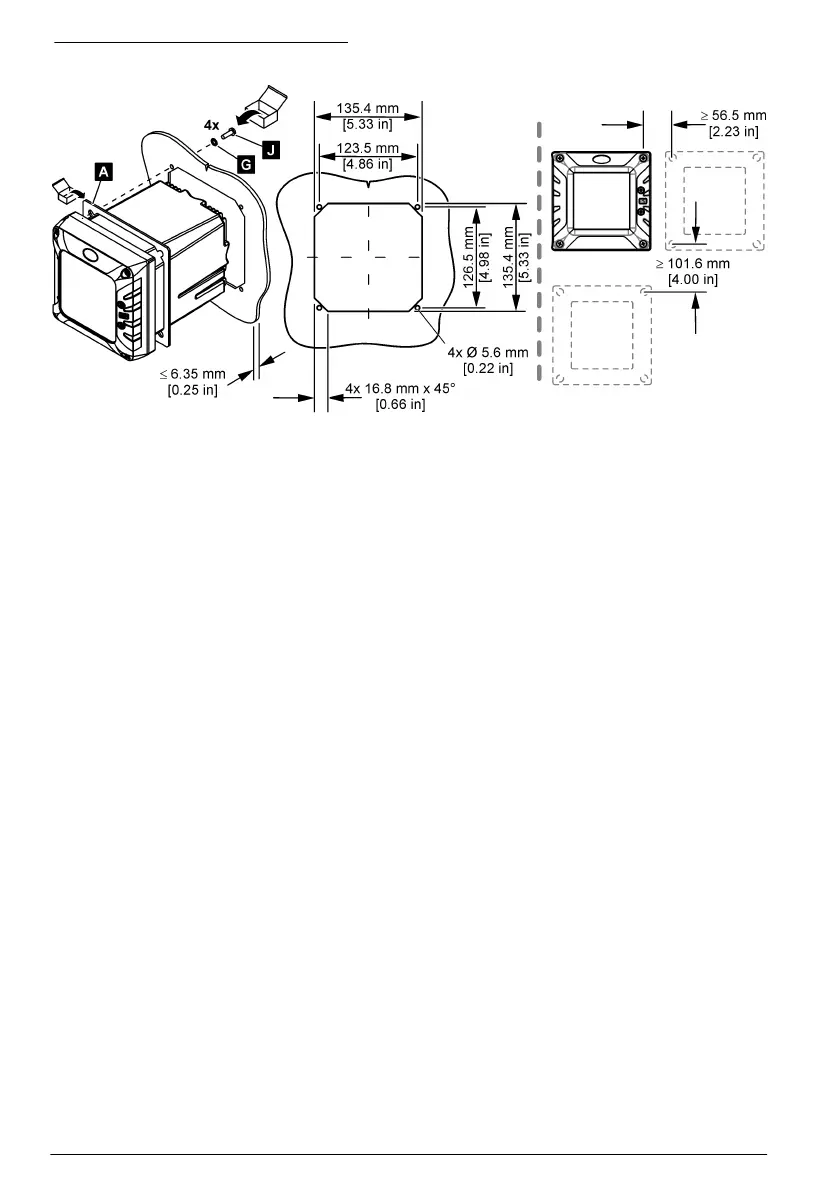

Figura 5 Dimensiuni de montaj panou
4.3 Instalarea componentelor electrice
4.3.1 Conectori şi manşoane electrice
Figura 6 prezintă conectorii electrici şi manşoanele de pe instrument. Pentru a păstra clasificarea de
mediu a incintei, asiguraţi-vă că există dopuri în manşoanele flexibile care nu sunt utilizate şi capace
pe conectorii neutilizaţi.
În funcţie de configuraţie, controllerul are:
• Conectori Ethernet (LAN) pentru a oferi acces la internet controllerului printr-o reţea de clienţi.
• Conectori Ethernet pentru protocoale Ethernet industriale: EtherNet/IP sau PROFINET.
• Conectori SC digitali pentru senzori SC digitali, gateway-uri SC digitale şi analizoare.
Un cod de culoare identifică conectorii. Conectorii LAN sunt verzi. Conectorii EtherNet/IP sau
PROFINET sunt galbeni. Conectorii senzorului SC digital sunt negri. Consultaţi Tabelul 1 pentru
opţiunile aplicabile pentru fiecare conector şi manşon.
Notã: Controllerul este furnizat fără manşoane flexibile instalate. Utilizatorul trebuie să asigure manşoanele flexibile
necesare. Consultaţi .Consultaţi manualul de utilizare extins de pe site-ul web al producătorului pentru mai multe
informaţii.
338
Română
