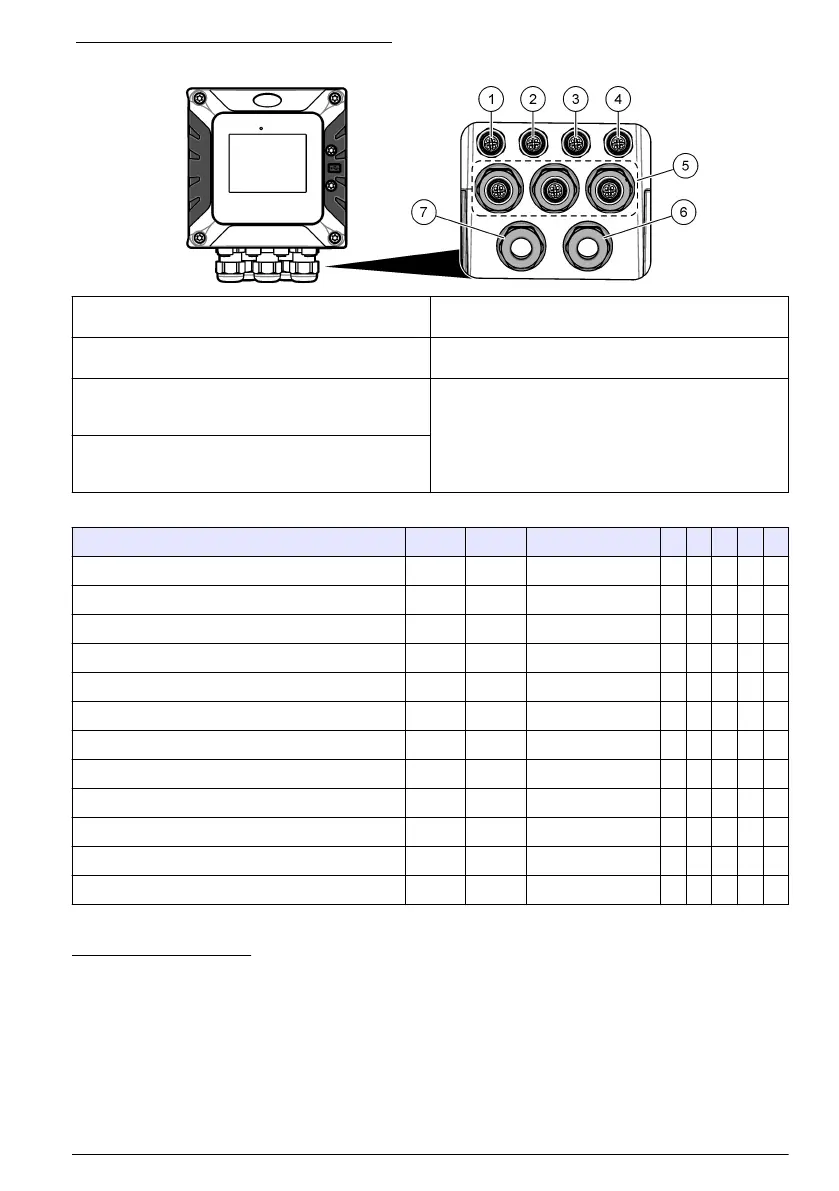

Figura 6 Conectori electrici şi manşoane
1 Conector Ethernet (opţional) pentru portul LAN
1 sau conector EtherNet/IP sau PROFINET
5 Manşon flexibil pentru cutia USB şi module de
extindere: intrări/ieşiri analogice, Profibus DP
2 Conector Ethernet (opţional) pentru portul LAN
2 sau conector EtherNet/IP sau PROFINET
6 Cablu de alimentare (sau hub de conductă)
9
3 Conector SC digital: Canalul 1. Opţional: Conectare
senzor analogic la modulul de senzor sau conectare
intrare analogică la modulul de intrare 4-20 mA
8
7 Manşon flexibil pentru releu de înaltă tensiune
4 Conector SC digital: Canalul 2. Opţional: Conectare
senzor analogic la modulul de senzor sau conectare
intrare analogică la modulul de intrare 4-20 mA
Tabelul 1 Opţiuni pentru fiecare conector şi manşon
Dispozitiv 1
10
2 Opţiune
11
3 4 5 6 7
senzor SC digital, gateway SC digital sau analizor X X
Senzor analogic X X
Intrare 4-20 mA X X
Ieşire 4-40 mA X
Modul Profibus DP X
Cutie USB X
LAN + LAN Verde Verde Scindare/Înlănţuire
LAN + Modbus TCP Verde Verde Scindare/Înlănţuire
EtherNet/IP Galben Galben Doar IEP
LAN + EtherNet/IP Verde Galben IEP mixt
PROFINET Galben Galben Doar IEP
LAN + PROFINET Verde Galben IEP mixt
8
Pentru a conecta un senzor analogic sau o intrare 4-20 mA la controller, instalaţi modulul de
extindere aplicabil, dacă nu este deja instalat. Pentru informaţii suplimentare, consultaţi
documentaţia ce însoţeşte modulul de extindere.
9
Cablul de alimentare este instalat din fabrică în funcţie de configuraţia controllerului.
10
Un cod de culoare identifică conectorii. Conectorii LAN sunt verzi. Conectorii EtherNet/IP sau
PROFINET sunt galbeni.
11
Consultaţi manualul de utilizare extins de pe site-ul web al producătorului pentru mai multe inf
ormaţii.
Română 339
